PLC automático Displayer da máquina de enrolamento da bobina diâmetro de fio de 0.2~1.0 milímetros
Resumo do Produto
Máquina Automática de Enrolamento de Bobinas PLC Displayer 0.2~1.0 MM Diâmetro do Fio Esta máquina foi projetada principalmente para enrolar estatores de 2 polos, completando um estator por ciclo para aumentar significativamente a eficiência da produção. Possui carregamento e remoção de molde autom...
Atributos personalizados do produto
Nome:
PLC automático Displayer da máquina de enrolamento da bobina diâmetro de fio de 0.2~1.0 milímetros
Velocidade do fio:
≤2000r/min
Número de transferência:
2pcs
Doença:
NOVO
Garantia:
12 meses
Cabeça de enrolamento:
1 unidade
Max Stack Height:
≤150mm
Aplicação:
Produção do estator
Nota automática:
Total automático
OEM:
Sim
Destacar:
Máquina de enrolamento do estator com display PLC
,Máquina automática de enrolamento de bobinas 0
,2-1
Propriedades Básicas
Lugar de origem:
China
Marca:
SMT
Certificação:
ISO9001/SGS/CE
Número do modelo:
SMT-LR150
Propriedades comerciais
Quantidade de ordem mínima:
1 conjunto
Preço:
Negociável
Detalhes da embalagem:
Caixa de madeira apropriada para o transporte do mar.
Tempo de entrega:
50-60 dias para 1 conjunto
Termos de pagamento:
T/T,L/C
Habilidade da fonte:
1pcs/50-60 dias
Descrição do produto

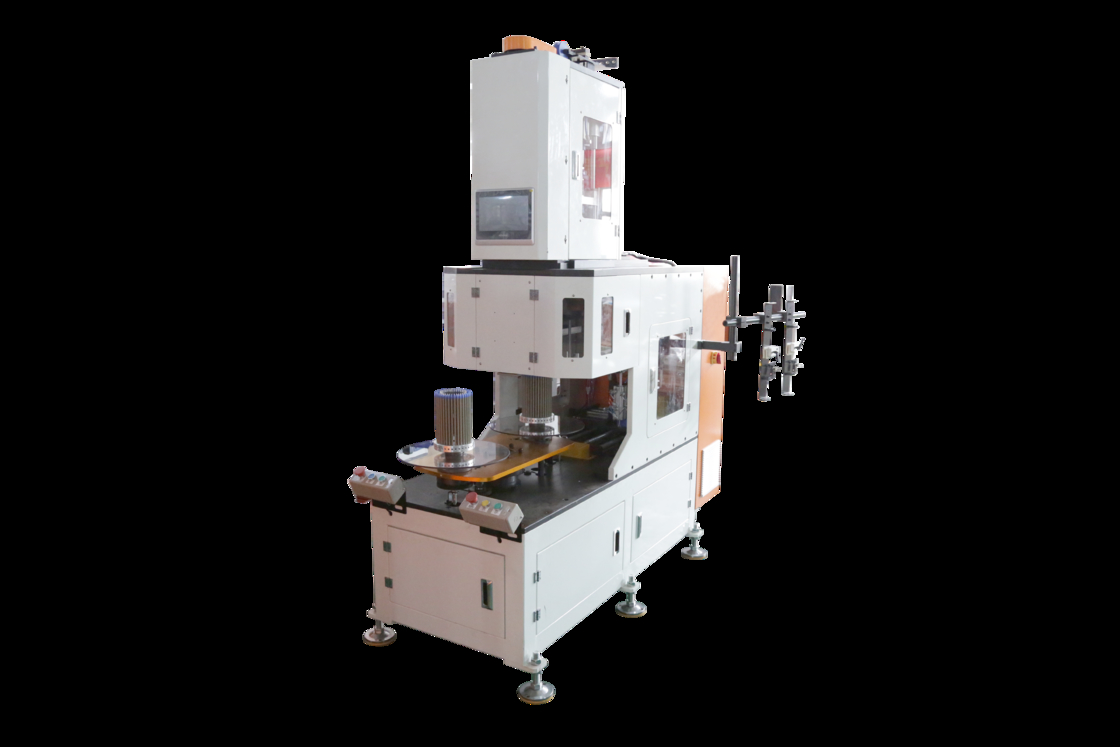

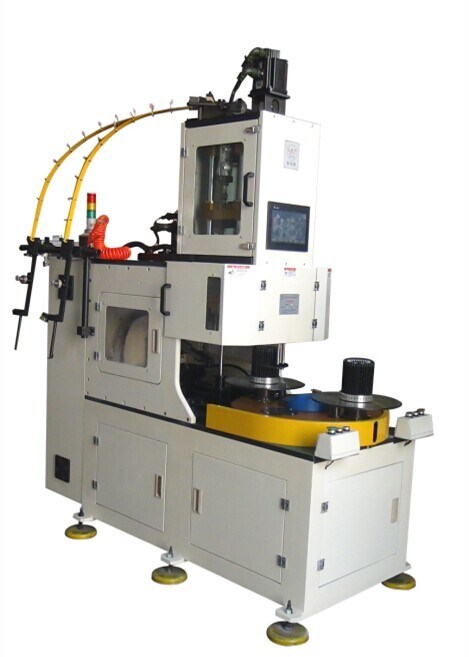

Máquina Automática de Enrolamento de Bobinas PLC Displayer 0.2~1.0 MM Diâmetro do Fio
Esta máquina foi projetada principalmente para enrolar estatores de 2 polos, completando um estator por ciclo para aumentar significativamente a eficiência da produção. Possui carregamento e remoção de molde automáticos para reduzir a intensidade do trabalho. O processo de enrolamento suporta funções de derivação (5 vezes) e fixação, com curso e ângulo de pivô ajustáveis da alavanca do garfo voador. A estrutura é construída em liga de alumínio anodizado com proteção acrílica importada. O controle elétrico é gerenciado por PLC, displayer e conversor de frequência para operação segura e confiável.
Função Principal e Características da Máquina
- Vertical automático de estação dupla máquina de enrolamento de bobinas com estrutura de plataforma giratória de duas estações
- Sistema servo para rotação e transferência de índice
- Enrola com precisão as bobinas em um volante em forma de garfo e transfere para o inseridor de bobinas com alta eficiência
- Inclui um conjunto de ferramentas de enrolamento com três formas de enrolamento vertical
- Mudança completa de ferramentas possível em aproximadamente 15 minutos
- Eixo principal servo-controlado com precisão de ±1 volta
- PLC controla o número de voltas, velocidade de enrolamento, altura/velocidade de afundamento da ferramenta e direção de enrolamento
- Sistema servo para gancho e cortador de fio do eixo X/Y com comprimento ajustável do fio de ponte/chumbo
- Suporta enrolamento simultâneo de dois fios
- Exibe voltas dinâmicas, voltas reais, voltas definidas, causas de falha e autoverificação da posição
- Parada automática quando o fio de cobre acaba
- Operação com vibração e ruído mínimos
Principais Especificações Técnicas
| Modelo | LR150 |
|---|---|
| Cabeça de Enrolamento | 1pc |
| Diâmetro do Fio | 0.3-1.0mm |
| Altura da pilha | ≤150mm |
| Velocidade de descarga | ≤2000r/min |
| Precisão de enrolamento | ±0 voltas |
| Pressão do ar | ≥0.6MPa |
| Fonte de alimentação | 380V/50/60Hz 8Kw |
| MOQ | 1 conjunto de Máquina Automática de Enrolamento de Bobinas |
| Certificação | ISO9001:2008; SGS |
Aplicações
Adequado para enrolamento de bobinas de 2 polos, 4 polos e 6 polos.
Capacidades OEM/ODM
Aproveitando engenheiros experientes, profissionais qualificados, equipamentos avançados e controles de fabricação rigorosos, fornecemos soluções otimizadas para a fabricação de motores elétricos. Nossas máquinas são exportadas para todo o mundo (EUA, Itália, Austrália, Índia, Brasil, México, Turquia, Tailândia, Vietnã, Irã, etc.) e são reconhecidas por desempenho durável, preços competitivos e excelente serviço pós-venda.
Serviços de Linha de Produção
Oferecemos consultoria técnica abrangente e serviços de projetos turn-key para a fabricação de motores AC/DC/BLDC, incluindo avaliação de custos, know-how de fabricação, treinamento de pessoal e implementação completa do projeto.
