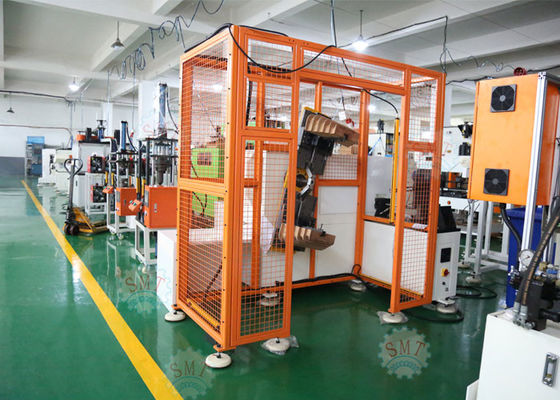

Big Dimension Stator Winding Machine Stator Coil Winding Machine SMT - DR1200

Máquina de enrolamento grande SMT da bobina do estator da máquina de enrolamento do estator da dimensão - DR1200

  • Realçar

    máquina de enrolamento da bobina do fã de teto

    ,

    Máquina de enrolamento da bobina do motor elétrico

    ,

    Máquina de enrolamento grande do estator da dimensão

  • Nome
    Máquina de enrolamento grande da bobina do estator da dimensão
  • Cor
    conforme a exigência de cliente
  • Diâmetro do balanço
    ≤900mm
  • Inseto
    200mm
  • Número de transferência
    2-6pcs
  • Fonte de alimentação
    220v/50/60Hz 3Kw
  • Peso
    1000kg
  • Dimensão
    2300x 2200 x 2000mm
  • Cabeça de enrolamento
    8PCS
  • Código do HS
    8479811000
  • Lugar de origem
    China
  • Marca
    SMT
  • Certificação
    ISO9001/SGS
  • Número do modelo
    SMT-DR1200
  • Quantidade de ordem mínima
    1 conjunto
  • Preço
    Negotiable
  • Detalhes da embalagem
    Ajuste de empacotamento da caixa de madeira para sua máquina.
  • Tempo de entrega
    31 - 55 dias
  • Termos de pagamento
    T/T, L/C, Western Union, D/A
  • Habilidade da fonte
    1pcs/30 - 55 dias

Máquina de enrolamento grande SMT da bobina do estator da máquina de enrolamento do estator da dimensão - DR1200



Máquina de enrolamento do estator do tamanho de quadro/dobadoura automáticas elétricas grandes SMT - DR1200





A máquina de enrolamento grande da bobina do estator adota o controlador do objetivo especial para realizar a função do auto enrolamento, da auto colocação em ordem, do entalhe que acrossing, da auto obtenção através do tubo da cera e do ajuste da saída, etc. Esta máquina de enrolamento grande da bobina é apropriada para enrolar a bobina para o motor grande do poder. A máquina de enrolamento grande da bobina do estator poderia produzir bobinas diferentes da dimensão que é para o mesmo estator do tamanho da série ajustando o trabalho feito com ferramentas, e a tensão é ajustável.



Informação necessária para a máquina de enrolamento da bobina do moto


Será melhor se o cliente poderia nos enviar desenho detalhado que inclui abaixo da informação.
1. Desenho do estator
2. Desenho do enrolamento do estator
3. Desenho da distribuição do enrolamento
4. A outra exigência técnica
Se possível, será melhor se o cliente pode nos enviar amostras.



(1) data técnica principal



Artigo Dados
Modelo DR1200
Diâmetro do balanço ≤900mm
Diâmetro de fio 0.4 - 1.5mm
Fio de Paralle não. ≤ 40pieces
Pressão de ar 0.4 -0- 0,6 MPa
Fonte de alimentação 220V/ 50/60Hz, 3kw
Peso da máquina Sobre 1100kg
Dimensão da máquina (LxWxH) 2300x 2200 x 2000mm



(2) aplicação:
Esta máquina é apropriada para 2 polos, um enrolamento de 4 bobinas dos polos.

(3) faça à máquina a função principal e a característica


Trabalho feito com ferramentas do enrolamento: cada máquina tem um trabalho feito com ferramentas ajustado do enrolamento e três formulários verticais do enrolamento.
O grupo do todo de trabalho feito com ferramentas pode ser mudado, e toma sobre 15min.
A plataforma giratória é estrutura de duas estações. Adota o sistema servo para girar e posicionar o formulário de transferência.
Permita três fios que enrolam simultaneamente.
O eixo principal é controlado pelo servo motor. A precisão do número da volta da bobina é a volta ±1.
A velocidade de rotação de trabalho pode ser ajustada. A máquina não tem nenhuns vibração e ruído distintos.
Livre de dano do esmalte e prenda a pressão. Uma vez que o fio de cobre é corrido para fora, a máquina parará automaticamente.
O PLC pode ajustar o número da volta, a velocidade de enrolamento, a altura afundada trabalho feito com ferramentas, a velocidade e o sentido de enrolamento afundados trabalho feito com ferramentas.
O eixo de X Andy do navio de pesca a linha do fio e do cortador de fio adota o sistema servo. Pode ajustar o comprimento do fio da ponte e do fio de ligação.
Utilizar ferramentas afundada adota o sistema servo. O número de segmento máximo de trabalho feito com ferramentas afundado é 6.



perfil (de 4) OEM/ODM


Tomando a vantagem completa de coordenadores experientes, os profissionais hábeis, aperfeiçoam o equipamento, controle restrito do processo de manufatura e rede de serviço larga da cobertura, nós somos dedicados para fornecer nossos clientes a solução aperfeiçoada à fabricação do motor bonde. Até agora, exceto a parte de mercado grande em China, nós exportamos para fora máquinas para os países mundiais tais como EUA, Itália, Austrália, Índia, Brasil, México, Turquia, Tailândia, Vietname, Irã, etc., e nossas máquinas compartilham da grande reputação entre clientes para o desempenho durável, seguro ele, o preço razoável e o bom após-serviço.



linha de produção perfil (de 5)



Com bom serviço, a equipe profissional e a qualidade segura, Nide fornecem o cliente os tipos diferentes do motor de C.A., do motor da C.C., do motor de BLDC que fabricam o serviço de consultadoria técnico e da Volta-chave que projeta o serviço, incluindo a avaliação de custo do motor, o "knowhow" de fabricação, a formação do pessoal, e o projeto completo da volta-chave.



(6) sobre nossa fábrica



Localizado em Suzhou, uma cidade bonita da indústria, coração do comércio no delta do Rio Yangtzé, Smart é especializada no R&D, na fabricação e nas vendas da maquinaria do motor de indução. Nossas máquinas produzidas na fábrica de Suzhou são aplicadas principalmente aos motores de indução tais como o motor da máquina de lavar, o motor do condicionador de ar, o motor da bomba, o motor da bobina, motor trifásico, motor de fã e motor de compressor, etc.
