Máquina de Inserção de Enrolamento do Estator Horizontal para Motores de Compressores e Industriais com D.I. do Estator de 60-150mm

Quantidade mínima: 1 conjunto
Preço: Negociável
Embalagem padrão: A máquina de inserção de bobina é embalada com casos de compensado. Sua dimensão está de acordo com
Período de entrega: 60 dias de trabalho após a realização
Método de pagamento: T/t, l/c
Capacidade de fornecimento: 10 ~ 20 conjuntos por 3 meses
Informações pormenorizadas
Descrição do produto
Informações pormenorizadas
Lugar de origem
CHINA
Marca
SMT
Certificação
ISO / BV / SGS
Número do modelo
SMT-QX08
Nome:
Bobinas de enrolamento do motor do compressor Inserindo a inserção de bobinas de enrolamento horizon
Modelo:
SMT-QX08
Identificação do estator:
≥60 mm
Estator O.D:
≤Φ210mm
Operação Way:
horizontal
Arame:
Cu / Al
Aplicativo:
Motor do compressor/motor da indústria
OEM:
OK
Destacar:

Máquina de Inserção de Enrolamento do Estator com D.I. do Estator de 60-150mm

,

Máquina de Inserção de Enrolamento do Estator para Aplicação em Motores de Compressores

,

Máquina de Inserção de Enrolamento do Estator para Aplicação em Motores Industriais

Descrição do produto
Máquina de Inserção de Bobinas de Enrolamento do Motor do Compressor Inserindo Bobinas de Enrolamento e Papel Horizontalmente
A Máquina de Inserção de Bobinas de Enrolamento do Motor do Compressor da série QX apresenta um design de ferramentas modular para trocas rápidas de ferramentas (tempo de troca de 8 minutos). Sua estrutura de inserção de enrolamento horizontal é ideal para a produção de estatores grandes e pode ser integrada com plataformas de rolamento de olho de boi e Máquinas de Expansão de Bobinas para inserção de enrolamento triplo, reduzindo a intensidade do trabalho e simplificando o carregamento/descarregamento.
Parâmetros Técnicos
Modelo SMT-QX08
Diâmetro Interno do Estator Φ60~Φ150mm
Diâmetro Externo do Estator ≤Φ210mm
Altura da Pilha ≤190mm
Curso da Ferramenta ≤90mm
Fio Compatível Cu / AL
Faixa de Número de Ranhuras 24~48 ranhuras
Fonte de Alimentação 380V/50/60Hz 5Kw
Peso ≈1050Kg
Dimensão (C)2380×(L)1180×(A)1700mm
Principais Características
  • Insere automaticamente bobinas de enrolamento e isolamento de cunha nas ranhuras do estator em uma única operação
  • Empurrador de bobina acionado por servomotor com função de pré-empuxo
  • Corte e indexação de papel acionados por servomotor com velocidade ajustável
  • Comprimento do papel de cunha ajustável com alimentação ranhura por ranhura, ranhura intervalada ou ranhura ignorada
  • Controlador PLC com recursos de detecção e diagnóstico de falhas
  • Dispositivo de pré-alimentação de papel garante comprimento de papel consistente
  • Corte de papel em baixa temperatura com dispositivo de aquecimento integrado
  • Velocidade de empuxo da bobina ajustável para diferentes bitolas de fio
  • Operação ergonômica em pé com botão de partida com duas mãos
  • Tempo de troca rápida de aproximadamente 10 minutos
Especificações dos Componentes
  • Controlador PLC: INOVANCE (China)
  • Sistema de servomotor: INOVANCE (China)
  • Elementos sensores: OMRON (Japão), AUTONICS (Coreia)
  • Outros componentes elétricos: SCHNEIDER (França), IDEC (Japão), Delixi (China)
  • Fuso de esferas: HIWIN (Taiwan)
  • Rolamentos: NSK (Japão), SKF (Suécia)
  • Elementos pneumáticos: AirTAC (Taiwan)
  • Pressão da fonte de ar: 0,5~1MPa
  • Potência: 6,5 Kw (a configuração real pode variar)
  • Fonte de Alimentação: 3 fases 415V/50Hz
  • Peso: ≈1150Kg
  • Dimensões: (C)2380×(L)1280×(A)1700mm
Aplicações
Esta máquina foi projetada para vários motores de indução, incluindo motores de máquinas de lavar, motores de ar condicionado, motores de bombas, servomotores de precisão, motores trifásicos industriais, motores de ventilador e motores de nova energia.
Serviço e Suporte
Somos especializados no desenvolvimento e fabricação de máquinas para produção de motores de indução, oferecendo soluções personalizadas quando necessário. Nossos serviços incluem:
  • Garantia de um ano com suporte técnico gratuito e peças de reposição
  • Serviço pós-venda no exterior com resposta rápida
  • Consultoria técnica de fabricação e serviços de projetos turn-key
  • Assistência no planejamento do layout da linha de produção
  • Treinamento de pessoal e serviços de avaliação de custos de motores

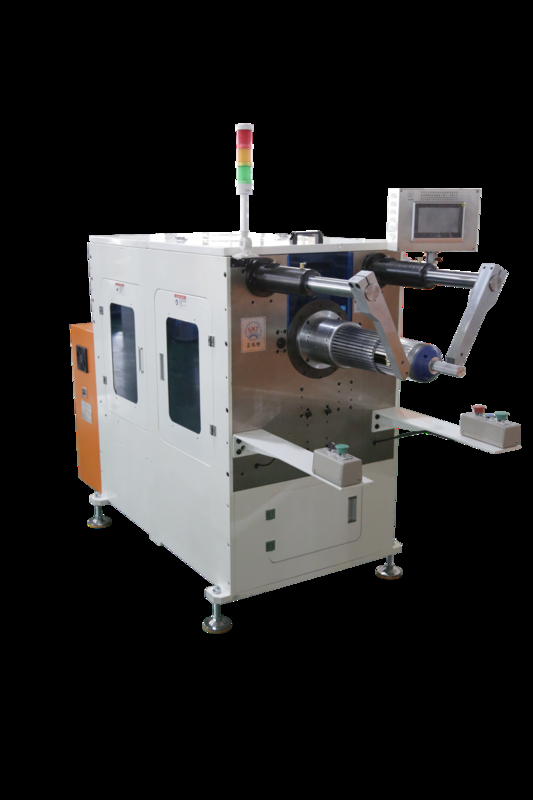

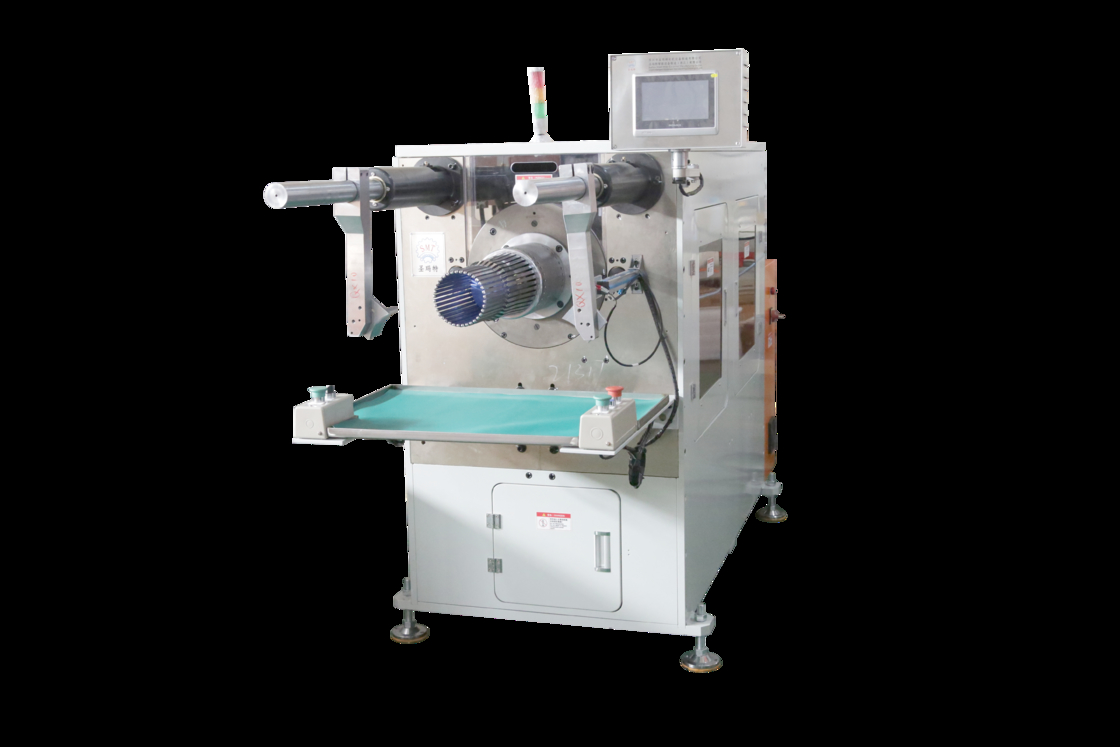

Imagem do Produto
Máquina de Inserção de Enrolamento do Estator Horizontal para Motores de Compressores e Industriais com D.I. do Estator de 60-150mm 0
