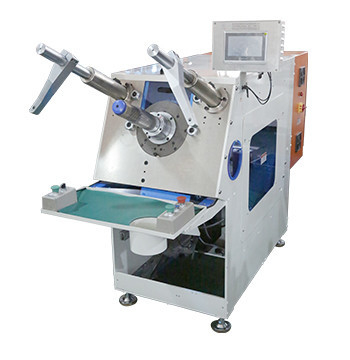

Máquina de Enrolamento de Estator Servo para Motores com ID de 20-100mm e 8-48 Slots

Máquina de Inserção de Bobinas/Enrolamento de Ranhuras do Estator (Servo/Horizontal) SMT - K90

Este tipo de máquina de inserção de bobinas do estator pode inserir bobinas e cunhas ou bobinas e cunhas no meio da ranhura no estator de uma só vez; a alimentação da cunha deve ser feita por motor de passo, e a inserção da bobina e da cunha é feita por sistema servo; diferentes parâmetros podem ser definidos na interface homem-máquina; a velocidade e o modo de alimentação são adquiríveis de acordo com diferentes taxas de preenchimento da ranhura e diferentes tipos de fio; Cada máquina que fornecemos oferece a opção de programar para a fabricação automática de cunhas de ranhura. A produção de estatores de diferentes tamanhos pode ser alcançada alterando as ferramentas.

(1) Dados Técnicos Principais

(2) Aplicação

Os produtos são aplicados principalmente em motores de automóveis de nova energia, servomotores, geradores, motores trifásicos, motores de bombas, motores de compressores, motores de eletrodomésticos e outros motores de indução. Como líder mundial, temos vantagens óbvias na montagem do núcleo do estator e do rotor, isolamento da ranhura, enrolamento automático, inserção automática, fusão automática, impregnação automática de resina e outras tecnologias de produção de motores para diferentes tamanhos e formatos de ranhuras do estator.

Com foco no comércio internacional, priorizamos a qualidade e o serviço dos produtos, que são os elementos-chave que tornam sua marca mais competitiva no mercado global. Se você está procurando máquinas, componentes ou produtos OEM, a SMT motor Equipment será seu parceiro mais confiável.

Estamos prontos para estabelecer um relacionamento comercial de longo prazo com sua estimada empresa como fornecedor, parceiro e amigo. Damos as boas-vindas a você de todo o mundo.

(3) Característica Principal da Máquina

É um design especial específico para diferentes designs ou diferentes tamanhos de ranhuras; pode finalizar a inserção de papel de isolamento de uma só vez; ajuste automático ao perímetro, corte automático de papel, bainha automática e inserção automática ao inserir em ranhuras variadas ou de tamanhos diferentes; use a máquina de inserção de papel servo para alimentar o papel e definir a largura; a interface interpessoal define o parâmetro específico necessário; o molde de formação é ajustável a diferentes tamanhos de ranhuras automaticamente; caracterizado por operação simples, baixo ruído, velocidade rápida e alta automaticidade.
O equipamento adota um terminal programável, também chamado de tela sensível ao toque, que pode definir e exibir as informações necessárias, é fácil de operar e confiável.

(4) OEM/ODM

Uma equipe técnica inovadora fornece soluções técnicas completas e perfeitas, para satisfazer os requisitos exclusivos de cada cliente;
Uma equipe e engenheiros especializados em pós-venda oferecem qualidade superior, serviço pós-venda rápido porta a porta, para resolver todos os problemas de pós-venda do cliente;
Amplas estações de rede de serviço pós-venda domésticas e agências no exterior garantem um poderoso serviço pós-venda;
Múltiplos métodos de comunicação e pessoal de atendimento ao cliente em tempo integral dissipam as preocupações de pós-venda do cliente 24 horas por dia.

(5) Perfil da Linha de Produção

Com bom serviço, equipe profissional e qualidade confiável, a SMT fornece ao cliente diferentes tipos de serviço de consultoria técnica de fabricação de motores AC, motores DC, motores BLDC e serviço de projeto Turn-key, incluindo a avaliação de custos do motor, know-how de fabricação, treinamento de pessoal e projeto turn-key completo.

A máquina insere a bobina e a cunha simultaneamente, a inserção da bobina é controlada por sistema de servomotor e a inserção da cunha por motor de frequência variável.
É controlado por HMI, e a máquina pode diagnosticar falhas automaticamente.
Esta máquina é adequada para material de rolo de cunha de filme de poliéster com espessura fixa e largura fixa (a dimensão da largura e espessura é fornecida pelo cliente)
A alimentação da cunha é feita por motor de passo, o comprimento de alimentação, corte, formação, número de ranhuras de inserção podem ser definidos.
Tanto o fio de cobre quanto o fio de alumínio são aplicáveis.
Capacidade de produção ≤25s/conjunto (exclui as horas-homem para trabalho auxiliar)
Taxa de qualificação primária para fio de cobre≥98,5%, após retrabalho, a taxa ≥99,5%

(6) Sobre Nós

Suzhou Smart motor Equipment Manufacturing Co., Ltd é uma das principais empresas de alta tecnologia que se especializam em projetar, produzir e vender equipamentos de fabricação de motores na China. A empresa agora tem quase 150 funcionários, incluindo mais de 30 engenheiros e técnicos, com uma área de construção de cerca de 20.000 metros quadrados e uma centena de conjuntos de equipamentos avançados de produção e teste. Agora está qualificada para projetar e fabricar uma linha de produção completa (começa com o enrolamento da bobina até a formação final de um estator) para motores AC, como motores de eletrodomésticos, motores industriais médios e pequenos, motores de bombas, motores de portas de enrolar e motores automotivos, etc. Em 2012, a SMT passou na certificação do Sistema de Gestão da Qualidade ISO9001:2000.
