Máquina de enrolamento automática do motor da extremidade de bobina do estator da máquina de atadura

Máquina de enrolamento lateral dobro automática SMT do motor da extremidade de bobina do estator da máquina de atadura - DB100

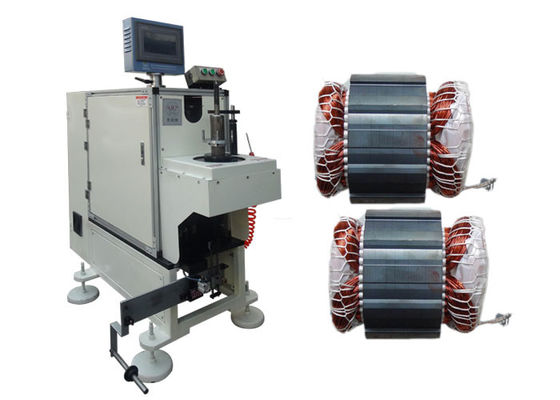

Esta máquina de laço da extremidade de bobina do estator adota a estrutura do carregamento vertical, ele é equipada com as duas agulhas, cada agulha para laing cada lado de bobinas de estator. O movimento da agulha é controlado pelo sistema de movimentação servo para terminar o trabalho de atadura. A velocidade principal do eixo é ajustável. O tipo de atadura, atando o entalhe pelo entalhe, laço do entalhe do intervalo e laço extravagante pode ser ajustado no PLC e no HMI programáveis industriais. Esta máquina de atadura é apropriada para atar multi-espécies, menos rendimento ou mais estator do fio de ligação. Tem uma tecnologia madura e avançada; a qualidade da máquina é segura; e é fácil de operar e mantém.

(1) informação técnica principal

(2) vantagem

Esta máquina adota-o o projeto servo de sistema conduzido, de controle do CNC e programa.

O índice é conduzido pelo sistema servo. O modo de atadura diferente podia ser ajustado como o laço do entalhe, o laço do intervalo, e o laço extravagante.

O eixo principal adota o sistema do servocontrol. A velocidade de rotação pode ser ajustada.

Duas agulhas conduzidas pela bobina superior e mais baixa do laço do sistema servo simultaneamente.

A máquina pode automaticamente alimentar a linha e a linha do corte. Não há nenhuma necessidade de amarrar um nó.

A mudança de utilização de ferramentas é rápida e conveniente. A escala do comprimento da pilha do estator é 50-130mm.

Atar a tensão pode ser ajustada,

Capacidade de produção ≤1s/slot.

Deve ser nenhum fio de cobre pressão e o fio esmalta quebrado.

Taxa preliminar ≥98.5% da qualificação, após o rework, a taxa ≥99.5%

sua máquina adota o sistema de proteção da raspagem da segurança. Necessidade do operador de estar ao operar-se.

A máquina adota a tecla "Iniciar Cópias" de duas mãos simultaneamente para assegurar a segurança.

característica principal da máquina (de 3)

1. Adaptando o PLC industrial, a relação homem-máquina e o projeto horizontal da quadro-estrutura, a máquina do sistema servo controla exatamente a ação de atadura.

2. Os métodos de atadura diferentes tais como o laço do entalhe-por-entalhe, o laço do intervalo e o laço extravagante são programáveis.

3. Esta máquina é apropriada para o estator grande com saliência de enrolamento alta.

4. O trabalho feito com ferramentas é móvel e conveniente para o estator rapidamente que carrega e que descarrega, daqui para reduzir eficazmente a força do trabalho.

(4) OEM/ODM

A empresa produz principalmente a maquinaria e equipamento do motor. Nossos produtos incluem principalmente a máquina de enrolamento automática, a máquina de atadura, introduzindo a máquina, dando forma à máquina, formando a máquina etc. Nós adotamos no ultramar tecnologia avançada e processos e a força de vontade incorporada para melhorar a capacidade de produção eletromecânica da fábrica inteiramente automatizada, com a qualidade e o serviço ao cliente os mais estáveis obter a confiança a mais grande.

Nós estamos em um conceito seguro, profissional e eficiente do serviço da “sabedoria e a humanidade para o sentido do desenvolvimento, na tecnologia e no mundo simultaneamente com o progresso”, encontrar necessidades diferentes de clientes de criar uma carreira brilhante.

linha de produção perfil (de 5)

Com bom serviço, a equipe profissional e a qualidade segura, SMT fornecem o cliente os tipos diferentes do motor de C.A., do motor da C.C., do motor de BLDC que fabricam o serviço de consultadoria técnico e da Volta-chave que projeta o serviço, incluindo a avaliação de custo do motor, o "knowhow" de fabricação, a formação do pessoal, e o projeto completo da volta-chave.

(6) sobre o equipamento esperto do motor de Suzhou que fabrica o Co., Ltd

O equipamento esperto do motor de Suzhou que fabrica Co., Ltd é uma das empresas chaves da alto-tecnologia que se especializam em projetar, em produzir e em vender equipamentos de fabricação do motor em China. A empresa tem agora quase 150 empregados, incluindo mais de 30 coordenadores e técnicos, com a área de construção aproximadamente 20.000 medidores quadrados e cem grupos de equipamentos avançados da produção e de teste.
