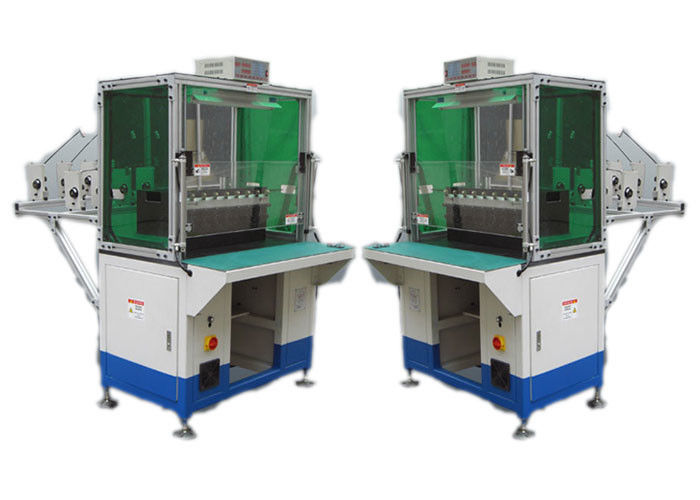

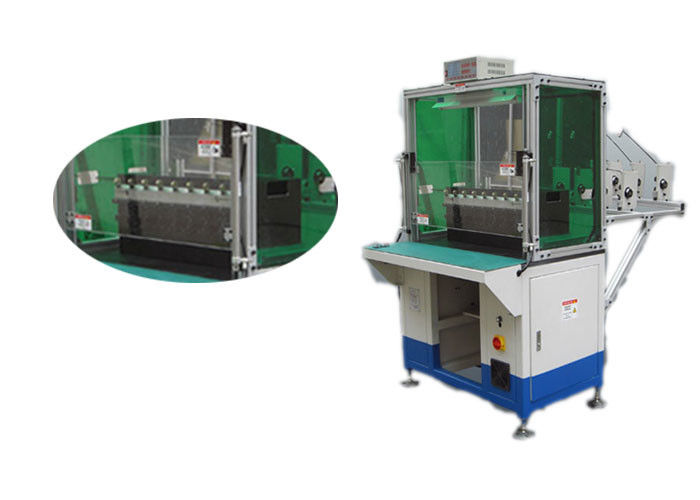

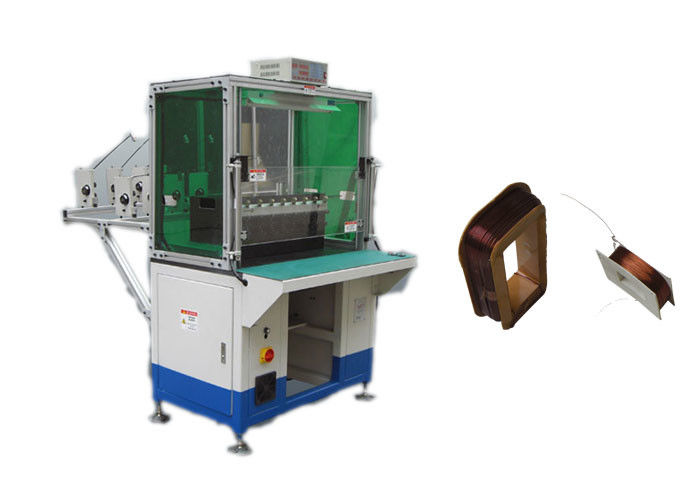

Máquina de Enrolamento de Motor Elétrico Personalizada, Máquina de Enrolamento de Alternador
Resumo do Produto
Máquina de enrolar de motor elétrico personalizada, máquina de enrolar de alternador Informações necessárias para o inquérito da linha de produção do rotor Para uma personalização ideal, forneça desenhos detalhados, incluindo: Desenho de laminação do rotor Desenho do conjunto do rotor Desenho da ...
Atributos personalizados do produto
Nome:
Máquina de enrolamento de armadura de alternador de motor elétrico
Velocidade sem carga:
≤1500 r/min
Inseto:
200 mm
Número de transferência:
2-6pcs
Dimensão:
(C)1500*(L)1200*(A)2100mm
Cabeça de enrolamento:
8 unidades
Pressão do ar:
≥0,45 MPa
Distância de transferência:
≥170mm
Nota automática:
Semi-automático
Personalizado:
Personalizado
Destacar:
máquina de enrolamento de motor elétrico personalizada
,máquina de enrolamento de alternador com garantia
,máquina de enrolamento de motor elétrico para alternadores
Propriedades Básicas
Lugar de origem:
China
Marca:
SMT
Certificação:
ISO9001/SGS
Número do modelo:
SMT-DR08
Propriedades comerciais
Quantidade de ordem mínima:
1 conjunto
Preço:
Negociável
Detalhes da embalagem:
Caixa de madeira compensada ou apenas faça conforme sua necessidade.
Tempo de entrega:
29-58 dias
Termos de pagamento:
T/T,L/C
Habilidade da fonte:
1 unidade/29-58 dias
Descrição do produto
Máquina de enrolar de motor elétrico personalizada, máquina de enrolar de alternador
Informações necessárias para o inquérito da linha de produção do rotor
Para uma personalização ideal, forneça desenhos detalhados, incluindo:
- Desenho de laminação do rotor
- Desenho do conjunto do rotor
- Desenho da pilha do rotor
- Desenho do diagrama de enrolamento do rotor (incluindo o diâmetro do fio e o número de voltas)
- Desenho do comutador
- Desenho do eixo
- Volume de desequilíbrio residual exigido e volume de desequilíbrio inicial
- Especificações dos materiais de papel de cunha e de isolamento
- Produtividade necessária
- Outros requisitos técnicos
Recomenda-se fornecer amostras físicas para obter os melhores resultados.
Parâmetros técnicos principais
| Modelo | DR08 |
|---|---|
| Diâmetro do fio | 0.08-0.8 mm |
| Velocidade sem carga | ≤ 3000 r/min |
| Cabeça de enrolamento | 8pcs |
| Diâmetro do quadro | 20 a 120 mm |
| Max. Distância de transferência | ≤ 250 mm |
| Pressão do ar | ≥ 0,4 MPa |
| Fornecimento de energia | 220V/50/60Hz 0,75Kw |
| Peso | 850 kg |
| Dimensão | (L) 1500*(W) 1200*(H) 2100mm |
Processo de operação
Capacidade de produção aproximada: 1000 peças/8 horas (varia em função das ranhuras das armaduras e do número de turnos).
1O operador carrega manualmente a armadura na nave.
2Pressione o botão START para iniciar o processo automático.
3O ônibus entrega a armadura para a posição de enrolamento.
4. Máquina realiza enrolamento automático, indexação e corte de fio
5O vaivém retorna a armadura.
6O operador descarrega a armadura.
Características da máquina
Ferramentas de enrolamento:Cada máquina inclui um conjunto de ferramentas de enrolamento com três formas de enrolamento verticais (tempo de mudança ≈15min)
Placa giratória:Estrutura de duas estações com rotação e indexação servo-controladas
Capacidade para múltiplos fios:Armaduras de borracha ou de borracha
Controle de precisão:O fuso principal controlado por servo garante uma precisão de rotação de ± 1
Parâmetros ajustáveis:O PLC controla o número de voltas, a velocidade, a altura/velocidade da ferramenta e a direção do enrolamento
Gestão de Wire:Fusões X/Y servo-controladas para ajuste preciso de fios de ponte/lead
Características de segurança:Paragem automática quando o fio se esgotar; sem danos no esmalte ou quebra de fio
Ferramentas afundadas:Servo-controlados com um máximo de 6 segmentos
Capacidades OEM/ODM
Nossa experiência na fabricação de motores elétricos combina engenheiros experientes, profissionais qualificados, equipamentos avançados e rigoroso controle de processos para fornecer soluções otimizadas.As nossas máquinas são exportadas para todo o mundo (EUA), Itália, Austrália, Índia, Brasil, México, Turquia, Tailândia, Vietnã, Irão) e são conhecidos pela sua durabilidade, confiabilidade, preços competitivos e excelente serviço pós-venda.
Serviços de linha de produção
Fornecemos consultoria técnica abrangente e serviços de projeto chave na mão para a fabricação de motores AC/DC/BLDC, incluindo avaliação de custos, know-how de fabricação, formação de pessoal,e soluções completas de linha de produção.
Sobre o Smart
Suzhou Smart Motor Equipment Manufacturing Co., Ltd é uma empresa de alta tecnologia especializada em design, produção e vendas de equipamentos de fabricação de motores.,Com instalações de 20.000 m2 e equipamentos de produção/teste avançados, fornecemos linhas de produção completas (desde o enrolamento da bobina até a formação final do estator) para vários tipos de motores.Sistema de Gestão da Qualidade 2000 desde 2012.
