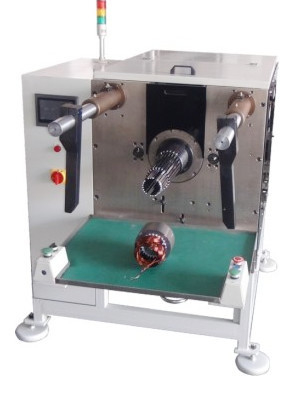

Máquina de inserção de bobinas de servo para ID do estator de 100-200 mm
-
Destacar
máquina de inserção de bobina servo para estator
,máquina de enrolamento de estator de 100-200mm
,máquina de inserção de enrolamento com servo
-
Lugar de origemChina
-
MarcaSMT
-
CertificaçãoISO/SGS Audit
-
Número do modeloSMT-QX10
-
Quantidade de ordem mínima1 conjunto
-
PreçoNegociável
-
Detalhes da embalagemCaixa da madeira compensada com selagem
-
Tempo de entrega8-10 semanas
-
Termos de pagamentoT/t, l/c
-
Habilidade da fonte1pcs/7-11 semanas
Máquina de inserção de bobinas de servo para ID do estator de 100-200 mm
Máquina de inserção de bobina de servo para ID de estator de 100-200 mm
Descrição do produto
Máquina de inserção de bobinas servo 100-200 mm Estator ID lS0/ Auditoria SGS
Aplicação
Adequado para estadores utilizados em motores de fase única, motores de três fases, motores de compressor, motores de arranque, motores de máquina de lavar, ar condicionado e muito mais.Esta máquina insere automaticamente bobinas e cunhas em estatorO número de ranhuras, a velocidade de empurrão da bobina e o comprimento da cunha são ajustáveis através de HMI, tornando-o adequado para vários motores de indução.
Informações necessárias para o inquérito da máquina de inserção de enrolamento do estator:
Para obter resultados ideais, forneça desenhos pormenorizados, incluindo:
Para obter resultados ideais, forneça desenhos pormenorizados, incluindo:
- Desenho de laminação do estator
- Desenho da pilha do estator
- Desenho de ligação de fios
- Detalhes da aplicação do estator
Principais características técnicas
Esta máquina possui alimentação de papel servomotor, configurações de parâmetros HMI, velocidade de inserção ajustável e modos de alimentação de cunha com base no fator de preenchimento do slot do motor e no tipo de fio.Tempo de mudança de ferramenta ≤ 10 minutos.
| Modelo | SMT-QX10 |
|---|---|
| Comprimento do núcleo | ≤ 250 mm |
| Identificação do estator | Φ100-200 mm |
| - Superdose de estator. | Φ170-260 mm |
| Faixa de altura da pilha | 90-220 mm |
| Tração da ferramenta | ≤ 90 mm |
| Fios compatíveis | CU/AL |
| Pressão do ar | 0.5·1MPa |
| Potência | 10 kW |
| Fornecimento de energia | 3 fases 380 V/50 Hz |
| Peso | 11500 kg |
| Dimensão | (L) 2400×(W) 1300×(H) 1700 mm |
Aplicação
Utilizado principalmente em motores de automóveis de nova energia, servomotores, geradores, motores trifásicos, motores de bomba, motores de compressor e motores de aparelhos domésticos.A nossa experiência inclui a montagem do estator e do núcleo do rotor, isolamento de ranhuras, enrolamento automático, inserção automática, fusão automática e impregnação de resina automática para vários tamanhos e formas de ranhuras.
Nosso Serviço
Nós priorizamos a qualidade do produto e o serviço para melhorar a sua competitividade no mercado global.Agradecemos as oportunidades de estabelecer relações comerciais de longo prazo em todo o mundo..
OEM/ODM
- Uma equipa técnica inovadora fornece soluções completas para requisitos únicos
- Uma equipa especializada de pós-venda oferece um serviço rápido porta a porta
- Rede extensa de serviços nacionais e internacionais
- Apoio ao cliente 24 horas por dia, 7 dias por semana, através de vários canais de comunicação
Perfil da linha de produção
A SMT presta serviços abrangentes de fabrico de motores, incluindo consultoria técnica, projetos "chave na mão", avaliação de custos, know-how de fabrico e formação de pessoal para motores AC, motores DC,e motores BLDC.
Sobre nós
Suzhou Smart Motor Equipment Manufacturing Co., Ltd é uma empresa de alta tecnologia especializada em design, produção e vendas de equipamentos de fabricação de motores.,20 mil m2 de instalação e equipamentos avançados, fornecemos linhas de produção completas para vários tipos de motores.
