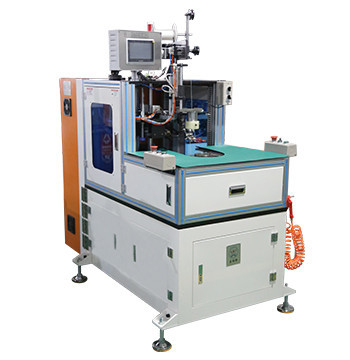

Máquina automática de laço de bobinas para motor AC, 380V 3,5Kw, ≤Φ160mm
Resumo do Produto
Máquina automática de laçamento de bobinas de dois lados para motor industrial AC Esta máquina avançada de laço automático de bobina possui capacidade de laço de dois lados projetada especificamente para motores industriais AC.A máquina consiste em vários componentes de precisão, incluindo o corpo ...
Atributos personalizados do produto
Nome:
O dobro automático da máquina de laço da bobina toma partido laço para o motor industrial do motor d
Estator O.D.:
≤Φ160mm
Altura de pilha:
20~120MM
Fonte de energia:
380V/50/60Hz 3.5Kw
Pressão do ar:
0,4MPa
Cor:
branco/azul/verde
Destacar:
Máquina de laço de estatores de 380 V
,Máquina automática de laço de bobinas para motor AC
,3Máquina de laço de estator de 0
Propriedades Básicas
Lugar de origem:
China
Marca:
SMT
Certificação:
ISO / SGS Audit, CE
Número do modelo:
SMT - BZ51
Propriedades comerciais
Quantidade de ordem mínima:
1 conjunto
Preço:
Negociável
Detalhes da embalagem:
Caixa de madeira apropriada para o transporte do mar com um saco de selagem.
Tempo de entrega:
60 - 80 dias
Termos de pagamento:
T/t, l/c
Habilidade da fonte:
1pcs/60 - 80 dias
Descrição do produto
Máquina automática de laçamento de bobinas de dois lados para motor industrial AC
Esta máquina avançada de laço automático de bobina possui capacidade de laço de dois lados projetada especificamente para motores industriais AC.A máquina consiste em vários componentes de precisão, incluindo o corpo da máquina, conjunto de agulhas, mecanismo de rotação do bocal, sistema de movimento da agulha, unidade de indexação do estator e sistema automatizado de alimentação/corte de roscas.
Principais especificações técnicas
| Modelo | A partir de 1 de janeiro de 2015 |
|---|---|
| Altura da pilha | 17~100 mm |
| Identificação do estator | Φ25~ Φ100 mm |
| - Superdose de estator. | ≤ Φ160 mm |
| Altura da saliência | ≤ 40 mm |
| Modo de amarração | Fator por fator/Fator Intervalo/Fator Fantástico |
| Velocidade do laço | ≈ 0,6 s/s |
| Fornecimento de energia | 380V/50/60Hz 3,5 kW |
| Peso | ≈ 800 kg |
| Dimensão | (L) 1500×(W) 650×(H) 1700 mm |
Principais vantagens
- Sistema servo-acionado com controlo CNC e programação HIM
- Múltiplos modos de laçamento: laçamento de ranhuras, laçamento intervalado e laçamento sofisticado
- Servo-sistema de dupla agulha para a ligação simultânea da bobina superior e inferior
- Alimentação e corte automáticos de fios - não é necessário anel manual
- Capacidade de mudança rápida de ferramentas (intervalo de comprimento da pilha do estator de 50-130 mm)
- Tensão reguladora de laço com capacidade de produção ≤ 1s/slot
- Produção de alta qualidade: ≥98,5% taxa de qualificação primária (≥99,5% após retrabalho)
- Os elementos de segurança incluem a proteção da grelha e a operação de arranque de duas mãos
Características da máquina
- Controle industrial por PLC com interface homem-máquina e estrutura horizontal
- Métodos de laçamento programáveis para requisitos de produção flexíveis
- De potência não superior a 1000 W
- Ferramentas móveis para carga/descarga eficiente do estator e redução do trabalho
Capacidades OEM/ODM
Especializamo-nos em equipamentos de fabricação de motores, incluindo máquinas automáticas de enrolamento, máquinas de laço, máquinas de inserção e máquinas de moldagem.fornecemos soluções de produção totalmente automatizadas com qualidade estável e suporte abrangente ao cliente.
Serviços de linha de produção
Nossa equipe profissional fornece consultoria técnica completa e serviços de projeto chave na mão para a fabricação de motores AC, DC e BLDC.know-how de fabrico, formação do pessoal e implementação completa da linha de produção.
Sobre a Suzhou Smart Motor Equipment Manufacturing Co., Ltd.
Como empresa de alta tecnologia especializada em equipamentos de fabricação de motores, empregamos 150 funcionários, incluindo mais de 30 engenheiros.000 metros quadrados de instalações com equipamento de produção e de ensaio avançado para garantir a qualidade e o desempenho.
