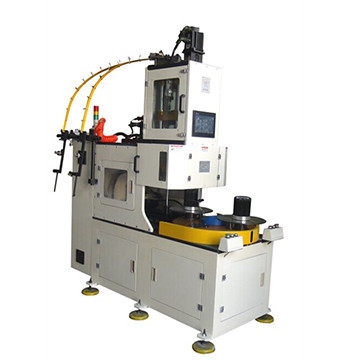

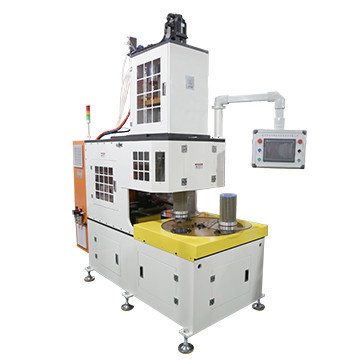

Máquina de Enrolamento de Estator Totalmente Automática 2000rpm 150mm Empilhamento

Máquina automática de enrolar bobinas para motor de indução de motor AC

Esta máquina é utilizada principalmente para o enrolamento dos estator de 2 polos.para reduzir a intensidade do trabalho artificialO processo de enrolamento pode realizar toques (~ 5 vezes), funções de fixação, o curso e o ângulo de giro do curso da alavanca da forquilha pode ser ajustado dentro de um certo intervalo de acordo com a necessidade.Quadro de liga de alumínio total (tratamento por oxidação anódica) com protecção acrílica importadaEletrônico é controlado principalmente por PLC, visor e conversor de frequência.

Função e características principais da máquina

OMáquina de enrolar bobinas de motor elétricoA plataforma giratória é uma estrutura de duas estações, que adota um sistema de servo para girar e transferir a forma de índice.

Capaz de enrolar exatamente as bobinas no volante em forma de garfo e transferir facilmente a bobina para o insertor de bobina, com alta eficiência e grande efeito de enrolamento de inserção.

Cada umMáquina de enrolar bobinasTem um conjunto de ferramentas de enrolamento e três formas de enrolamento vertical.

Todo o conjunto de ferramentas pode ser trocado, e leva cerca de 15 minutos.

O fuso principal é controlado por um servomotor.

O PLC pode definir o número de voltas, a velocidade de enrolamento, a altura de afundamento da ferramenta, a velocidade de afundamento da ferramenta e a direção de enrolamento.

O fuso X e Y do gancho de fio e do cortador de fio adota sistema de servo. Pode ajustar o comprimento do fio de ponte e do fio de chumbo.

O número máximo de segmentos de ferramentas afundadas é 6.

Permitir o enrolamento simultâneo de dois fios.

E está dotado da função de exibição de voltas dinâmicas, voltas reais, voltas definidas, causas de falha e auto-verificação de posição.

Quando o fio de cobre estiver esgotado, a máquina pára automaticamente.

OMáquina automática de enrolar bobinasnão tem vibrações e ruídos distintos.

(1) Principais dados técnicos

(2) Aplicação

Esta máquina é adequada para enrolar bobinas de 2 polos, 4 polos e 6 polos.

(3) Função e características principais da máquina

Ferramentas de enrolamento: cada máquina tem um conjunto de ferramentas de enrolamento e três formas de enrolamento verticais.
Todo o conjunto de ferramentas pode ser trocado, e leva cerca de 15 minutos.
A plataforma giratória é uma estrutura de duas estações.
Permitir que três fios se enrolem simultaneamente.
O fuso principal é controlado por um servomotor.
A velocidade de rotação de trabalho pode ser definida.
Quando o fio de cobre estiver esgotado, a máquina pára automaticamente.
O PLC pode definir o número de voltas, a velocidade de enrolamento, a altura de afundamento da ferramenta, a velocidade de afundamento da ferramenta e a direção de enrolamento.
O fuso X e Y do gancho de arame e do cortador de arame adota sistema de servo. Pode ajustar o comprimento do fio de ponte e do fio de chumbo.
O número máximo de segmentos de ferramentas afundadas é 6.

(4) Perfil OEM/ODM

Aproveitando ao máximo os nossos engenheiros experientes, profissionais hábeis, equipamento perfeito, controlo rigoroso do processo de fabrico e ampla rede de serviços,Estamos dedicados a fornecer aos nossos clientes a solução otimizada para a fabricação de motores elétricosAté agora, exceto a grande participação de mercado na China, exportamos máquinas para os países do mundo como EUA, Itália, Austrália, Índia, Brasil, México, Turquia, Tailândia, Vietnã, Irã, etc.,E as nossas máquinas partilham a grande reputação entre os clientes por serem duráveis., desempenho confiável, preço razoável e bom serviço pós-venda.

(5) Perfil da linha de produção

Com bom serviço, equipe profissional e qualidade confiável, SMT fornecer ao cliente com diferentes tipos de motor AC, motor DC,Serviço de consultoria técnica de fabricação de motores BLDC e serviço de projecção chave na mão, incluindo a avaliação dos custos do motor, o know-how de fabrico, a formação do pessoal e o projecto completo "chave na mão".
