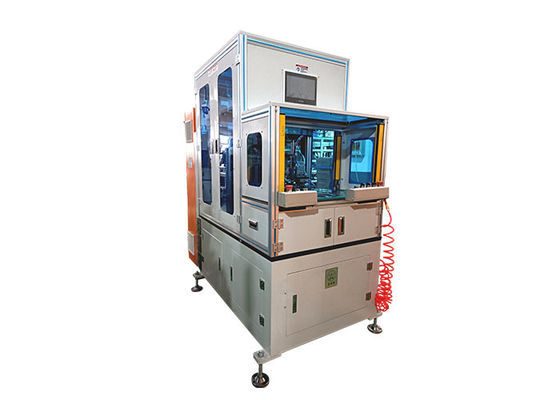

Máquina giratória de ligação de estator de dois lados Acionada por 7 servos Indústria de ligação de motor

(1) Principais características da máquina de laçamento de bobinas estator de dois lados

A. Dispõe de uma plataforma giratória com duas estações, uma para laçar e outra para carregar/descarregar;

B. Adoptando duas agulhas para encaixar automaticamente os dois lados das bobinas de enrolamento do estator;

C. Adopção de um sistema de controlo PLC para controlar os servomotores de sete fusos;

D. O eixo principal, o índice do estator e a oscilação das agulhas são accionados por servomotores;

E. O ajuste da altura das duas extremidades da bobina é automático por servocontrole, com um intervalo de ajuste de 19 a 60 mm;

F. Ajuste automático da altura da pilha por servocontrole;

G. Projeto da ferramenta de tipo separado;

H. Com função de diagnóstico de falhas;

I. Possui capacidade para fazer laço de fenda por fenda, de fenda de intervalo, de fenda de salto ou de laço de luxo;

J. Equipados com um mecanismo automático de alimentação, corte e aperto;

K. Projetados com estrutura de tensão para ajustar o grau de aperto do laço;

L. A fixação, a queima e o anelamento das cordas são automáticos;

M. O sistema de lubrificação automática é opcional;

N. O suporte a bobinas de cordas fixadas no solo (bobinas cilíndricas) é opcional;

O. Fixação para evitar qualquer tipo de danos no cabo;

P. Equipado com grelha de segurança, reiniciado automaticamente ao sinal;

Q. Podem satisfazer os requisitos de segurança/ergonomia conexos;

R. Com cobertura exterior de proteção fechada;

S. Com grandes janelas de segurança convenientes para manutenção;

T. O operador trabalha em pé;

U. Pressionar o botão para ligar a máquina com as duas mãos;

V. Tempo de mudança:

* Alteração de altura da pilha: ≈1min; (parâmetros relacionados podem ser chamados diretamente na HMI, não levará muito tempo)

Troca da placa da ferramenta: ≈5 min; (2 estações a trocar)

(2) Parâmetros técnicos da máquina de laço de estator

(3) Aplicação da máquina de laço de estator

Suitbale para vários motores, como motores de eletrodomésticos, motores industriais, motores de bomba de água e muitos outros motores de indução.Esta máquina pode funcionar..

(4) Principais atribuições da máquina de encaixe de estatores

Controlador PLC: Siemens (Alemanha);

Sistema de servo: Siemens (Alemanha);

HMI: Siemens (Alemanha);

Elementos sensores: OMRON (Japão), SCHNEIDER (França);

Sensor de ligação: OMRON ((Japão);

Outro elemento elétrico: SCHNEIDER (França).

*Se alguns componentes específicos não estiverem disponíveis no SCHNEIDER, serão substituídos pelo IDEC (Japão) e pelo Delixi (China);

Bolas de parafuso: HIWIN ((Taiwan);

Rolamentos: NSK (Japão), SKF (Suécia);

Elementos pneumáticos: AIRTAC (Taiwan); ou SMC (Japão)

Pressão do ar: 0,6 a 1 MPa;

Potência: em função da configuração real;

Fornecimento de energia: trifásico 380 V/60 Hz;

Peso: ≈1200Kg; (para referência, conforme configuração real)

Dimensões em mm: L1600 × W900 × H1900; (para referência, de acordo com a configuração real)

(5) Os pormenores mostram

Armário eléctrico - placa de ferramenta e plataforma giratória - sistema de lubrificação automática - tensor para controlo da tensão das cordas
