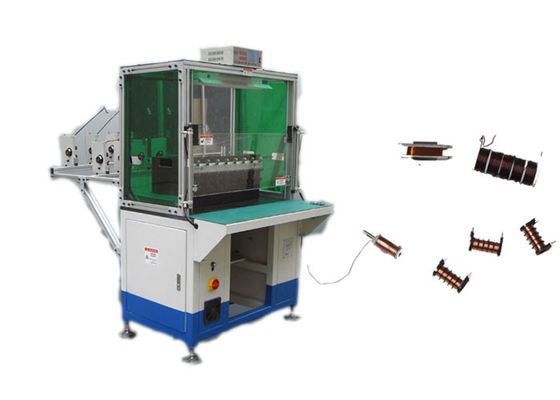

Máquina de enrolamento da bobina do equipamento de enrolamento do motor SMT-DR08 elétrico com conversão

Máquina de enrolamento da bobina do equipamento de enrolamento do motor SMT-DR08 elétrico com conversão

    • SMT-DR08 Electric Motor Winding Equipment Coil Winding Machine With Conversion
    • SMT-DR08 Electric Motor Winding Equipment Coil Winding Machine With Conversion
  • SMT-DR08 Electric Motor Winding Equipment Coil Winding Machine With Conversion

    Detalhes do produto:

    Lugar de origem: China
    Marca: SMT
    Certificação: ISO9001/SGS
    Número do modelo: SMT-DR08

    Condições de Pagamento e Envio:

    Quantidade de ordem mínima: 1 conjunto
    Preço: Negotiable
    Detalhes da embalagem: A caixa da madeira compensada ou apenas faz como sua exigência.
    Tempo de entrega: 5 - 9 semanas
    Termos de pagamento: T / T, L / C
    Habilidade da fonte: 1pcs/5 - 8 semanas
    Entre em contacto agora
    Descrição de produto detalhada
    nome: Máquina de enrolamento da bobina com equipamento de fabricação do motor elétrico da conversão cor: branco
    Velocidade da Não-Carga: ≤1500r/min Insecto: 200mm
    Número de transferência: 2-6pcs Fonte de Alimentação: 220v/50/60Hz 0.75Kw
    Peso: 850KG Dimensão: (L) 1500* (W) 1200* (H) 2100mm
    Cabeça do enrolamento: 8pcs Pressão de ar: ≥0.45MPa
    Transferência de distância: ≥170mm
    Realçar:

    Auto Coil Winding Machine

    ,

    Automatic Ceiling Fan Winding Machine

    Máquina de enrolamento da bobina do equipamento de enrolamento do motor SMT-DR08 bonde com conversão





    Esta máquina é um tipo da único-cabeça e da máquina de enrolamento automática da dobro-estação; automático põe a bobina na ordenança anterior do tradsfer; especialmente apropriado para a taxa de enchimento do entalhe alto, estator pequeno do entalhe; o modo do enrolamento tal como a faixa clara automática, o corte automático e o índice automático pode ser terminado em um momento sucessivamente; o parâmetro podia ser ajustado na relação da humano-máquina, enrolando a tensão é ajustável; obtenha maneira contínua/descontínua do enrolamento e encontre os 2 polos, 4 polos e enrolamento de 6 bobinas dos polos,



    (1) parâmetro técnico principal



    Modelo DR08
    Diâmetro de fio 0.08-0.8mm
    Nenhuma - velocidade da carga ≤3000r/min
    Cabeça do enrolamento 8pcs
    Diâmetro do quadro 20-120mm
    Distância de Max.Transfer ≤250mm
    Pressão de ar ≥0.4MPa
    Fonte de alimentação 220V/50/60Hz 0.75Kw
    Peso 850kgs
    Dimensão (L) 1500* (W) 1200* (H) 2100mm



    (2) as etapas da operação desta máquina


    Em torno das horas 1000pcs/8, é somente uma ideia áspera, depende do número de entalhes da armadura e do número da volta.
    Carregue a armadura na canela manualmente, tecla "Iniciar Cópias" da imprensa, a canela entregará a armadura à posição do enrolamento, e o corte automático do enrolamento, do índice e do fio, após a terminação, a canela removerá a armadura terminada da posição do enrolamento, operador descarrega a armadura terminada, um ciclo é terminado.

    (3) faça à máquina a função principal e a característica


    Trabalho feito com ferramentas do enrolamento: cada máquina tem um trabalho feito com ferramentas ajustado do enrolamento e três formulários verticais do enrolamento.
    O grupo do todo de trabalho feito com ferramentas pode ser mudado, e toma sobre 15min.
    A plataforma giratória é estrutura de duas estações. Adota o sistema servo para girar e posicionar o formulário de transferência.
    Permita três fios que enrolam simultaneamente.
    O eixo principal é controlado pelo servo motor. A precisão do número da volta da bobina é a volta ±1.
    A velocidade de rotação de trabalho pode ser ajustada. A máquina não tem nenhuns vibração e ruído distintos.
    Livre de dano do esmalte e prenda a pressão. Uma vez que o fio de cobre é corrido para fora, a máquina parará automaticamente.
    O PLC pode ajustar o número da volta, a velocidade de enrolamento, a altura afundada trabalho feito com ferramentas, a velocidade e o sentido de enrolamento afundados trabalho feito com ferramentas.
    O eixo de X Andy do navio de pesca a linha do fio e do cortador de fio adota o sistema servo. Pode ajustar o comprimento do fio da ponte e do fio de ligação.
    Utilizar ferramentas afundada adota o sistema servo. O número de segmento máximo de trabalho feito com ferramentas afundado é 6.



    perfil (de 4) OEM/ODM


    Tomando a vantagem completa de coordenadores experientes, os profissionais hábeis, aperfeiçoam o equipamento, controle restrito do processo de manufatura e rede de serviço larga da cobertura, nós somos dedicados para fornecer nossos clientes a solução aperfeiçoada à fabricação do motor bonde. Até agora, exceto a parte de mercado grande em China, nós exportamos para fora máquinas para os países mundiais tais como EUA, Itália, Austrália, Índia, Brasil, México, Turquia, Tailândia, Vietname, Irã, etc., e nossas máquinas compartilham da grande reputação entre clientes para o desempenho durável, seguro ele, o preço razoável e o bom após-serviço.



    linha de produção perfil (de 5)



    Com bom serviço, a equipe profissional e a qualidade segura, Nide fornecem o cliente os tipos diferentes do motor de C.A., do motor da C.C., do motor de BLDC que fabricam o serviço de consultadoria técnico e da Volta-chave que projeta o serviço, incluindo a avaliação de custo do motor, o "knowhow" de fabricação, a formação do pessoal, e o projeto completo da volta-chave.

    Máquina de enrolamento da bobina do equipamento de enrolamento do motor SMT-DR08 elétrico com conversão

    (6) sobre Smart

    A automatização de SMT Alliance (Suzhou) Co., Ltd. é o empreendimento Sino-E.U. misto entre o equipamento esperto do motor de Suzhou que fabrica Co., Ltd., estabelecido em 2010, e o Ltd. da automatização de Alliance (Suzhou), a subsidiária em China de Alliance Enrolamento Equipamento, Inc. estabeleceu em 1947. Baseado nas décadas do incrédulo da experiência do R&D e da tecnologia, SMT Alliance integra o projeto da tecnologia, fabricação, controlando e introduzindo no mercado conseguir vantagens e o desenvolvimento conjunto complementares.
    Os produtos são aplicados principalmente no motor novo do automóvel da energia, no servo motor, no gerador, no motor trifásico, no motor da bomba, no motor de compressor, no motor do aparelho eletrodoméstico e nos outros motores de indução. Como um líder mundial, nós temos vantagens óbvias no conjunto do núcleo do estator e do rotor, na isolação do entalhe, no auto enrolamento, na auto introdução, na auto fusão, na auto impregnação da resina e na outra tecnologia de produção do motor para tamanhos e a forma diferentes do entalhe do estator.
