Do motor de enrolamento da máquina máquina de enrolamento elétrica industrial da bobina semi - auto

Do motor de enrolamento da máquina máquina de enrolamento elétrica industrial da bobina semi - auto

Industrial Electric Motor Winding Machine Semi - Auto Coil Winding Machine

Detalhes do produto:

Lugar de origem: China
Marca: SMT
Certificação: ISO9001 / SGS
Número do modelo: SMT-DR650

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1 conjunto
Preço: Negotiable
Detalhes da embalagem: A caixa ou você da madeira compensada podem dizer-nos.
Tempo de entrega: 44 - 76 dias
Termos de pagamento: T/T, L/C
Habilidade da fonte: 1pcs/44 - 50days
Entre em contacto agora
Descrição de produto detalhada
nome: máquina de enrolamento da bobina para o motor industrial da máquina de lavar Número de transferência: 2-6pcs
Fonte de Alimentação: 220V/50/60Hz 2.2Kw Peso: 950kg
Dimensão: (L) 1500* (W) 1700* (H) 1550mm Cabeça do enrolamento: 8pcs
Pressão de ar: 0.4-0.6mpa Diâmetro de fio: 0.3-1.2mm
Comprimento eficaz do trabalho feito com ferramentas: ≤400mm

Máquina de enrolamento elétrica SMT-DR650 do estator do motor da bicicleta 220V/50Hz/60Hz





(1) parâmetro técnico principal



Modelo DR650
Diâmetro do balanço ≤650mm
Comprimento eficaz do trabalho feito com ferramentas ≤400mm
Número paralelo do fio ≤20pcs
Diâmetro de fio 0.3-1.2mm
Fio que põe a largura 400mm
Fonte de alimentação 220V/50/60Hz 2.2Kw
Peso da máquina 950kgs
Pressão de ar 0.4-0.6MPa
Dimensão da máquina (L) 1500* (W) 1700* (H) 1550mm



(2) as etapas da operação desta máquina


Eficiência da produção desta máquina
Em torno das horas 1000pcs/8, é somente uma ideia áspera, depende do número de entalhes da armadura e do número da volta.
Carregue a armadura na canela manualmente, tecla "Iniciar Cópias" da imprensa, a canela entregará a armadura à posição do enrolamento, e o corte automático do enrolamento, do índice e do fio, após a terminação, a canela removerá a armadura terminada da posição do enrolamento, operador descarrega a armadura terminada, um ciclo é terminado.


(3) faça à máquina a função principal e a característica


Trabalho feito com ferramentas do enrolamento: cada máquina tem um trabalho feito com ferramentas ajustado do enrolamento e três formulários verticais do enrolamento.
O grupo do todo de trabalho feito com ferramentas pode ser mudado, e toma sobre 15min.
A plataforma giratória é estrutura de duas estações. Adota o sistema servo para girar e posicionar o formulário de transferência.
Permita três fios que enrolam simultaneamente.
O eixo principal é controlado pelo servo motor. A precisão do número da volta da bobina é a volta ±1.
A velocidade de rotação de trabalho pode ser ajustada. A máquina não tem nenhuns vibração e ruído distintos.
Livre de dano do esmalte e prenda a pressão. Uma vez que o fio de cobre é corrido para fora, a máquina parará automaticamente.
O PLC pode ajustar o número da volta, a velocidade de enrolamento, a altura afundada trabalho feito com ferramentas, a velocidade e o sentido de enrolamento afundados trabalho feito com ferramentas.
O eixo de X Andy do navio de pesca a linha do fio e do cortador de fio adota o sistema servo. Pode ajustar o comprimento do fio da ponte e do fio de ligação.
Utilizar ferramentas afundada adota o sistema servo. O número de segmento máximo de trabalho feito com ferramentas afundado é 6.



perfil (de 4) OEM/ODM


Tomando a vantagem completa de coordenadores experientes, os profissionais hábeis, aperfeiçoam o equipamento, controle restrito do processo de manufatura e rede de serviço larga da cobertura, nós somos dedicados para fornecer nossos clientes a solução aperfeiçoada à fabricação do motor bonde. Até agora, exceto a parte de mercado grande em China, nós exportamos para fora máquinas para os países mundiais tais como EUA, Itália, Austrália, Índia, Brasil, México, Turquia, Tailândia, Vietname, Irã, etc., e nossas máquinas compartilham da grande reputação entre clientes para o desempenho durável, seguro ele, o preço razoável e o bom após-serviço.

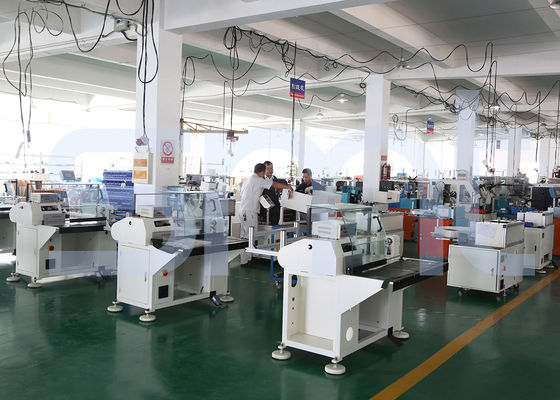

linha de produção perfil (de 5)



Com bom serviço, a equipe profissional e a qualidade segura, Nide fornecem o cliente os tipos diferentes do motor de C.A., do motor da C.C., do motor de BLDC que fabricam o serviço de consultadoria técnico e da Volta-chave que projeta o serviço, incluindo a avaliação de custo do motor, o "knowhow" de fabricação, a formação do pessoal, e o projeto completo da volta-chave.



(6) sobre Smart



Localizado em Suzhou, uma cidade bonita da indústria, coração do comércio no delta do Rio Yangtzé, Smart é especializada no R&D, na fabricação e nas vendas da maquinaria do motor de indução. Nossas máquinas produzidas na fábrica de Suzhou são aplicadas principalmente aos motores de indução tais como o motor da máquina de lavar, o motor do condicionador de ar, o motor da bomba, o motor da bobina, motor trifásico, motor de fã e motor de compressor, etc.
