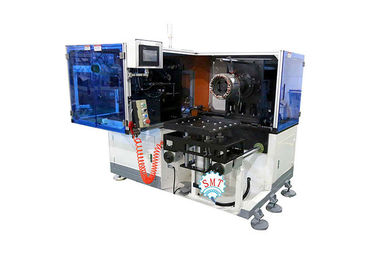

Única máquina de atadura lateral horizontal SMT do estator do motor - elevado desempenho DW350

Única máquina de atadura lateral horizontal SMT do estator do motor - elevado desempenho DW350

  • Única máquina de atadura lateral horizontal SMT do estator do motor - elevado desempenho DW350
Única máquina de atadura lateral horizontal SMT do estator do motor - elevado desempenho DW350
Detalhes do produto:
Lugar de origem: China
Marca: SMT
Certificação: ISO / SGS Audit
Número do modelo: SMT-DW350
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 conjunto
Preço: Negotiable
Detalhes da embalagem: A caixa da madeira compensada ou segue sua exigência.
Tempo de entrega: 51 - 83 dias
Termos de pagamento: T / T, L / C
Habilidade da fonte: 1pcs/46 - 79 dias
Contato
Descrição de produto detalhada
nome: Única máquina de atadura lateral horizontal do estator do motor modelo: SMT-DW350
Altura de pilha: 100 - 260mm Fonte de Alimentação: 380V/50/60Hz 0.75Kw
Grade automática: Semiautomático Poder do laço: servo-motor
Número de entalhe: 8-48 Código HS: 8479899990
Realçar:

Máquina obrigatória de fio da bobina

,

Máquina de enrolamento do motor de indução



Máquina de enrolamento SMT do estator do fã/máquina de lavar - DW350 60Hz 0.75kw





Esta máquina é usada a introduzir a bobina e a cunha no estator. E pode introduzir a bobina e firmá-la simultaneamente. Este HMI pode ajustar todos os dados necessários. Com trabalho feito com ferramentas fácil e conveniente mude o processo, esta máquina é apropriado para o motor trifásico, o motor de fã e o outro motor, com um número de modelo veriety mas baixa saída.

O modo fedding da cunha pode ser ajustado de acordo com o motor diferente. O enrolamento horizontal que introduz a máquina é equipado com a relação de controle da humano-máquina, ele tem a característica extensamente da aplicação, da automatização alta, da operação fácil e da mudança conveniente do trabalho feito com ferramentas.



(1) descrição técnica principal



Modelo DW350
Identificação do estator. 120-250mm
Estator O.D. 210-350mm
Comprimento do núcleo 120-300mm
A saliência bobina a altura 20-85mm
Número de entalhe 24-60
Velocidade do laço sobre 0.7s/s
Fonte de alimentação 380V/50/60Hz 7Kw
Dimensão (L) 1550* (W) 1350* (H) 1500mm
MOQ 1 única máquina de atadura lateral ajustada



(2) vantagem



Esta máquina adota-o o projeto conduzido servo do sistema, de controle do CNC e programa.

O índice é conduzido pelo sistema servo. O modo diferente do laço podia ser ajustado como o laço do entalhe, o laço do intervalo, e o laço da fantasia.

O eixo principal adota o sistema do servocontrol. A velocidade de rotação pode ser ajustada.

Duas agulhas conduzidas pelo sistema servo atam superior e bobinam-no mais baixo simultaneamente.

A máquina pode automaticamente alimentar a linha e cortar a linha. Não há nenhuma necessidade de amarrar um nó.

A mudança de utilização de ferramentas é rápida e conveniente. A escala do comprimento da pilha do estator é 50-130mm.

A tensão do laço pode ser ajustada,

Capacidade de produção ≤1s/slot.

Deve ser nenhum fio de cobre agarra e prende o esmalte quebrado.

Taxa preliminar ≥98.5% da qualificação, após o rework, a taxa ≥99.5%

sua máquina adota o sistema de proteção grating da segurança. Necessidade do operador de estar ao operar-se.

A máquina adota a tecla "Iniciar Cópias" de duas mãos simultaneamente para assegurar a segurança.


característica principal da máquina (de 3)



1. Adaptando o PLC industrial, a relação homem-máquina e a quadro-estrutura horizontal projetam, a máquina do sistema servo controlam exatamente a ação do laço.

2. Os métodos diferentes do laço tais como o laço do entalhe-por-entalhe, o laço do intervalo e o laço da fantasia são programáveis.

3. Esta máquina é apropriada para o estator grande com saliência alta do enrolamento.

4. O trabalho feito com ferramentas é móvel e conveniente para a carga rápida do estator e o descarregamento, daqui para reduzir eficazmente a força labor.



(4) OEM/ODM



A empresa produz principalmente a maquinaria e equipamento do motor. Nossos produtos incluem principalmente a máquina de enrolamento automática, a máquina de atadura, introduzindo a máquina, dando forma à máquina, formando a máquina etc. Nós adotamos a tecnologia avançada e processos ultramarinos e a força de vontade incorporada para melhorar a capacidade de produção eletromecânica da fábrica inteiramente automatizada, com a qualidade e o serviço ao cliente os mais estáveis obter a confiança a mais grande.



linha de produção perfil (de 5)



Com bom serviço, a equipe profissional e a qualidade segura, SMT fornecem o cliente os tipos diferentes do motor de C.A., do motor da C.C., do motor de BLDC que fabricam o serviço de consultadoria técnico e da Volta-chave que projeta o serviço, incluindo a avaliação de custo do motor, o "knowhow" de fabricação, a formação do pessoal, e o projeto completo da volta-chave.



(6) sobre o equipamento esperto do motor de Suzhou que fabrica o Co., Ltd



O equipamento esperto do motor de Suzhou que fabrica Co., Ltd é uma das empresas da chave da alto-tecnologia que se especializam em projetar, em produzir e em vender equipamentos de fabricação do motor em China. A empresa tem agora quase 150 empregados, incluindo mais de 30 coordenadores e técnicos, com a área de construção aproximadamente 20.000 medidores quadrados e cem grupos de equipamentos avançados da produção e de teste.
