Múltiplo - máquina de enrolamento automática principal do motor bonde com 8 estações

Múltiplo - máquina de enrolamento automática principal do motor bonde com 8 estações

Multiple - Head Automatic Electric Motor Winding Machine With 8 Stations

Detalhes do produto:

Lugar de origem: China
Marca: SMT
Certificação: ISO9001/SGS/CE
Número do modelo: SMT-QLR70

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1 conjunto
Preço: Negotiable
Detalhes da embalagem: Caixa de madeira apropriada para o transporte do mar.
Tempo de entrega: 30 - 43 dias para 1set
Termos de pagamento: T/T, L/C,
Habilidade da fonte: 2pcs/56 - 79 dias
Entre em contacto agora
Descrição de produto detalhada
nome: Máquina de enrolamento automática principal múltipla da bobina do motor elétrico com 8 estações Número de transferência: 2-8pcs
Fonte de Alimentação: 380v/50/60Hz 7Kw Cabeça do enrolamento: 1-2 PCes
Altura de pilha máxima: ≤70mm Vida do molde: >1.000.000 tiros
Grade automática: completo-automático Diâmetro de fio: Diâmetro 0.1-1.0mm
Realçar:

Automatic Armature Winding Machine

,

Automatic Ceiling Fan Winding Machine

Máquina de enrolamento automática principal múltipla da bobina do motor bonde com 8 estações



1. Características da máquina:



É uma máquina de enrolamento da bobina da oito-estação apropriada para todos os tipos do enrolamento do quadro, do enrolamento eletrônico e do enrolamento combinado do motor; obtenha funções do enrolamento automático, fio que põe, salto do entalhe, número da volta, ajuste das etapas e do diâmetro de fio, etc.; O suporte do fio é controlado pelo tensor de umedecimento magnético; a tensão do fio é estável e dajustable baseada no diâmetro de fio; a disposição em ordem do fio é extremamente útil assegurar a qualidade de produto.



2. Aplicação



Esta máquina é apropriada para 2 polos. 4 polos, enrolamento de 6 bobinas dos polos.



3. Etapa do operador



1.Power na máquina

fio 2.Thread este este motor

3. Ajuste o parâmetro do enrolamento no tela táctil

4. Pressione o botão do “começo”

5. A máquina fará o processo do enrolamento automaticamente

6.After que termina o enrolamento, máquina parará

7.Take para fora o fio do trabalho feito com ferramentas.

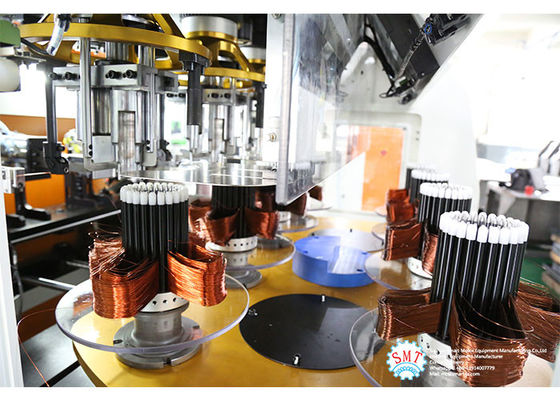

Múltiplo - máquina de enrolamento automática principal do motor bonde com 8 estações

4. A informação precisou para o inquérito automático da máquina de enrolamento da bobina do estator


Será melhor se o cliente poderia nos enviar desenho detalhado que inclui abaixo da informação.
1. desenho do estator
2. desenho do enrolamento do estator
3. desenho de enrolamento da distribuição
4. A outra exigência técnica
Se possível, será melhor se o cliente pode nos enviar amostras.



Esta máquina tem a estação 8 de enrolamento, todas as quatro cabeças fará o enrolamento junto. Máquina de enrolamento da bobina do estator



5. Dados técnicos principais




Modelo
SMT-LR100 SMT-LR150I SMT-LR150 II SMT_LR200 LR100 LR200
Cabeça do enrolamento 1 1 1 1 2 2
Diâmetro de fio (milímetros) 0.3~1.0 0.3~1.0 0.3~1.2 0.3~1.2 0.3~1.2 0.2~1.0 0.2~1.0
Descarregue a velocidade ≤2500r/min ≤2500r/min ≤2500r/min ≤2000r/min 3000 3000
Altura de pilha ≤80mm ≤120mm ≤150mm ≤230mm ≤70mm ≤70mm
Precisão do enrolamento + 0 + 0 + 0 + 0 + 0 + 0
Fonte de alimentação 380v/50/60HZ 8Kw 8Kw 9Kw 7Kw 7Kw
Pressão de ar ≥0.6Mpa ≥0.6Mpa ≥0.6Mpa ≥0.6Mpa ≥0.6pa ≥0.6pa
Peso ≈1350Kg ≈1600Kg ≈1600Kg ≈2200Kg ≈1950Kg ≈2300Kg
Dimensão
(L×W×Hcm)
180×110×200 180×120×220 180×130×230 220×180×250 180×130×205 135×100×180



6. Função principal e característica da máquina


Trabalho feito com ferramentas do enrolamento: cada máquina tem um trabalho feito com ferramentas ajustado do enrolamento e três formulários verticais do enrolamento.
O grupo do todo de trabalho feito com ferramentas pode ser mudado, e toma sobre 15min.
A plataforma giratória é estrutura de duas estações. Adota o sistema servo para girar e posicionar o formulário de transferência.
Permita três fios que enrolam simultaneamente.
O eixo principal é controlado pelo servo motor. A precisão do número da volta da bobina é a volta ±1.
A velocidade de rotação de trabalho pode ser ajustada. A máquina não tem nenhuns vibração e ruído distintos.
Livre de dano do esmalte e prenda a pressão. Uma vez que o fio de cobre é corrido para fora, a máquina parará automaticamente.
O PLC pode ajustar o número da volta, a velocidade de enrolamento, a altura afundada trabalho feito com ferramentas, a velocidade e o sentido de enrolamento afundados trabalho feito com ferramentas.
O eixo de X Andy do navio de pesca a linha do fio e do cortador de fio adota o sistema servo. Pode ajustar o comprimento do fio da ponte e do fio de ligação.
Utilizar ferramentas afundada adota o sistema servo. O número de segmento máximo de trabalho feito com ferramentas afundado é 6.



7. Perfil de OEM/ODM


Tomando a vantagem completa de coordenadores experientes, os profissionais hábeis, aperfeiçoam o equipamento, controle restrito do processo de manufatura e rede de serviço larga da cobertura, nós somos dedicados para fornecer nossos clientes a solução aperfeiçoada à fabricação do motor bonde. Até agora, exceto a parte de mercado grande em China, nós exportamos para fora máquinas para os países mundiais tais como EUA, Itália, Austrália, Índia, Brasil, México, Turquia, Tailândia, Vietname, Irã, etc., e nossas máquinas compartilham da grande reputação entre clientes para o desempenho durável, seguro ele, o preço razoável e o bom após-serviço.



 8. linha de produção perfil



Com bom serviço, a equipe profissional e a qualidade segura, Nide fornecem o cliente os tipos diferentes do motor de C.A., do motor da C.C., do motor de BLDC que fabricam o serviço de consultadoria técnico e da Volta-chave que projeta o serviço, incluindo a avaliação de custo do motor, o "knowhow" de fabricação, a formação do pessoal, e o projeto completo da volta-chave.



9.  Sobre nossa fábrica

Localizado em Suzhou, uma cidade bonita da indústria, coração do comércio no delta do Rio Yangtzé, Smart é especializada no R&D, na fabricação e nas vendas da maquinaria do motor de indução. Nossas máquinas produzidas na fábrica de Suzhou são aplicadas principalmente aos motores de indução tais como o motor da máquina de lavar, o motor do condicionador de ar, o motor da bomba, o motor da bobina, motor trifásico, motor de fã e motor de compressor, etc.
