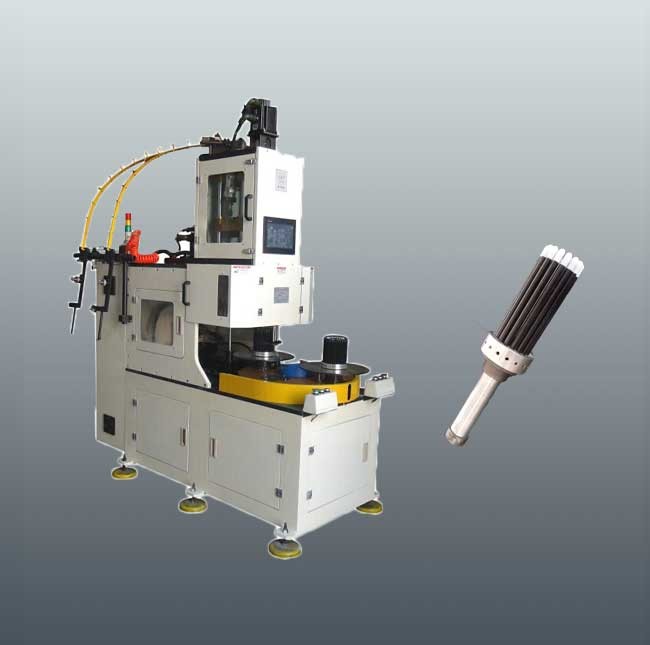

Máquina de enrolamento vertical automática da bobina para o estator do motor de fã da tabela que enrola SMT-LR150-I
Equipado com a única cabeça do enrolamento, as estações dobro com plataforma giratória, as bobinas de estator do enrolamento em copos de transferência diretamente e o em ordem, que está sob os seis controles dos servos motores. As bobinas feitas pela máquina automática são mais fáceis para ser introduzida aos entalhes, mesmo aos estatores com fator alto da suficiência do entalhe e à largura pequena da abertura do entalhe. Entrementes pode salvar o trabalho effecitvely.
(1) parâmetros técnicos
Modelo | SMT-LR150-I |
Cabeça do enrolamento | 1 PC |
Diâmetro de fio | D0.3-D1.0mm |
Velocidade de enrolamento | ≤2500r/min |
Altura de pilha | ≤120mm |
Precisão do enrolamento | volta ±0 |
Fonte de alimentação | 380V/50/60Hz 8Kw |
Pressre do ar | ≥0.6MPa |
Peso | ≈1600Kg |
Dimensão | (L) 1800× (W) 1200× (H) 2200mm |
(2) breve instrução da máquina
A máquina “máquina de enrolamento vertical automática da bobina para o enrolamento do estator do motor de fã da tabela” é usada enrolando fios bondes a diversas bobinas automaticamente e pôr bobina na ordenança do copo de transferência.
Adota seis servos motores para controlar o movimento, como a suspensão com gancho & o corte do fio, o gerencio da plataforma giratória e o índice do copo de transferência, etc. Pode conseguir uma taxa mais alta da qualificação.
Os operadores precisam de estar ao operar-se.
(3) especificações principais
1. Equipado com a única cabeça e as estações dobro, enrolar bobina automaticamente;
2. Enrolar uma fase bobina ao mesmo tempo, que é apropriada para diversos fios paralelos;
3. Enrolar bobina no copo de transferência automaticamente e na ordenança;
4. Todos o eixo principal, o molde de alta velocidade que mergulham, enganchando e cortando o fio, a rotação da plataforma giratória e o índice do copo de transferência são sob o controle dos servos motores;
5. Especialmente apropriado para estatores com fator alto da suficiência do entalhe e abertura pequena do entalhe;
6. O modo do enrolamento tal como a faixa clara automática, o corte automático e o índice automático pode ser ajustado na relação da humano-máquina, tensão do enrolamento é ajustável;
7. Obtenha a maneira contínua ou descontínua do enrolamento e encontre os 2 polos, 4 polos e enrolamento de 6 bobinas dos polos;
8. Salvar labor e tem a eficiência elevada.
(4) serviços
Nós foucus em desenvolver e em produzir as máquinas/equipamento para a produção dos motores de indução, tal como a máquina de enrolamento e a bobina que introduzem a máquina e assim por diante.
O projeto e a fabricação destes produtos são como o pedido do cliente. Por exemplo, o projeto da forma, a atribuição e a cor, etc. podem ser specilized se o cliente tem o pedido especial. Além disso, nós podemos ajudar a arranjar a disposição das máquinas no local de cliente quando necessários.
Nossos coordenadores fornecerão o cliente o suporte laboral. Dentro de um período de garantia do ano, algum suporte laboral e a necessidade de algumas peças de substituir serão para livre. O após-serviço ultramarino está igualmente disponível. Se o cliente precisa nossa ajuda, nossos coordenadores pós-vendas estarão no local de cliente dentro do tempo o mais curto.
Nós estamos em um conceito seguro, profissional e eficiente do serviço da “sabedoria e a humanidade para o sentido do desenvolvimento, na tecnologia e no mundo simultaneamente com o progresso”, encontrar necessidades diferentes de clientes de criar uma carreira brilhante.
linha de produção serviço (de 5)
Com bom serviço, a equipe profissional e a qualidade segura, SMT fornecem o cliente os tipos diferentes dos equipamentos para a vária produção dos motores. Pode ser uma máquina ajustada ou a linha prodcuting inteira do processo do enrolamento ao processo de formação final. Assim se o cliente quer a linha de produção inteira, nós podemos fornecer o serviço de consultadoria técnico e a Volta-chave de fabricação que projetam o serviço, incluindo a avaliação de custo do motor, "knowhow" de fabricação, formação do pessoal, mesmo projeto completo da volta-chave.
(6) perfil da empresa - equipamento esperto do motor de Suzhou que fabrica Co., Ltd.
O equipamento esperto do motor de Suzhou que fabrica Co., Ltd é um fabricante chinês, que seja se especialize no R&D, fabricando e vendendo equipamentos automáticos para a produção do motor assim como exportando equipamentos para o mundo. A empresa tem agora quase 81 empregados que incluem mais de 10 coordenadores e técnicos, com a área de construção aproximadamente 5.000 medidores quadrados e grupos hundered de produção avançada e de equipamentos sob testes.
