Programação do PLC da máquina de atadura do enrolamento do entalhe da bobina de estator do motor de fã de SMT

Programação do PLC da máquina de atadura do enrolamento do entalhe da bobina de estator do motor de fã de SMT

SMT Fan Motor Stator Coil Slot Winding Lacing Machine PLC programming

Detalhes do produto:

Lugar de origem: China
Marca: SMT
Certificação: ISO / SGS Audit
Número do modelo: SMT - DB100

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1 conjunto
Preço: Negotiable
Detalhes da embalagem: A máquina de atadura principal da bobina é empacotada com caixa da madeira compensada, sua dimensão
Tempo de entrega: 30-40 dias após o pagamento avançado
Termos de pagamento: T / T, L / C
Habilidade da fonte: 1 grupo por 30-40 dias
Entre em contacto agora
Descrição de produto detalhada
máquina: Máquina de atadura do enrolamento do entalhe da bobina de estator do motor de fã Tipo: DB100
Identificação do estator. Minuto: D35mm Identificação do estator. Máximo: d110mm
Escala da altura de pilha: 10-100mm Altura da bobina: ≤Φ40mm
Peso: ≈600kg

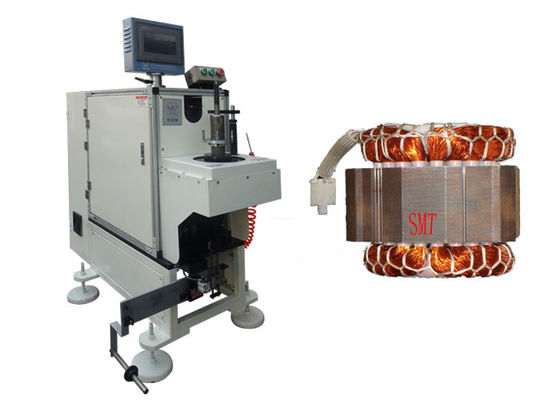

A extremidade do estator gerencie a máquina de atadura principal com a estrutura vertical SMT - DB100





Esta máquina de atadura é consiste no corpo de máquina, na agulha, na peça de gerencio do bocal, na frente da agulha e no movimento traseiro, peça do balanço do bocal, agulha para cima e para baixo a peça do movimento, peça de índice do estator, linha que alimenta, linha que corta a divisória. Tem um sistema de movimentação acionado por eixos mecânico para manter uma colocação em fase perfeita do movimento da agulha durante o ciclo do laço. A máquina é controlada pelo PLC, configurações diferentes do entalhe do estator pode ser ajustada no tela táctil, como o tipo do laço, como o entalhe pelo laço do entalhe, pelo laço intercal, e pelo laço da fantasia. Durante a operação de máquina, a necessidade do operador somente de carregar e descarregar os estatores.



(1) parâmetros técnicos principais



Modelo

SMT-DB100

Altura de pilha

10~100mm

Identificação do estator

Φ35~ Φ110mm

Estator O.D

≤Φ160mm

Altura da bobina

≤Φ40mm

Modo do laço

Entalhe pelo entalhe/entalhe do intervalo/entalhe da fantasia

Velocidade do laço

≈0.5s/s

Fonte de alimentação

380V/50/60Hz 2Kw

Peso

≈600Kg

Dimensão

(L) 1000× (W) 600× (H) 1150mm



(2) breve introdução de máquina



A cabeça da bobina de estator que ata Macine é usada fixando a cabeça da bobina para evitar ser dispersada após a formação.

Este tipo da máquina de atadura, máquina de atadura principal do estator, é com a somente uma agulha de atadura e a atadura do lado da cabeça do estator um por um, que é mais simples do que outras máquinas de atadura. É principalmente apropriado para a produção menor dos estatores e a produção do estator com saída pequena.

Igualmente tem uma taxa mais alta da qualificação: taxa preliminar ≥98.5% da qualificação, após o rework, a taxa ≥99.5%.

Necessidade dos operadores de estar ao operar-se e ao começo por ambas as mãos para assegurar a segurança.



(3) características principais



1. Estator da carga verticalmente;

2. Programação do PLC;

3. laço automático da Único-agulha e do único-lado;

4. A transposição da agulha e a suspensão com gancho são controladas pelo sistema servo;

5. O eixo adota o controle de velocidade da frequência;

6. O entalhe pelo laço do entalhe, pelo laço do intervalo, e pelo laço da fantasia podia ser conseguido ajustando na relação da humano-máquina;

7. Aplique especialmente aos multi tamanhos, à baixa saída ou a mais laço do enrolamento do estator da ligação.

Com única agulha, é apropriado para a produção de estatores diferentes com saída pequena.



(4) OEM/ODM



A empresa produz principalmente a maquinaria e equipamento para a produção do motor. Nossos produtos são principalmente máquina de enrolamento automática, entalham a máquina da isolação, bobinam a máquina de atadura principal, bobina que introduz a máquina, formando a máquina e o insulaiton que forma a máquina, os produtos etc. e fabricando é como o pedido do cliente. Durante o período de garantia, 1 ano após a entrega, nossos coordenadores fornecerão o suporte laboral para livre. Além disso, o após-serviço ultramarino está disponível.

Nós estamos em um conceito seguro, profissional e eficiente do serviço da “sabedoria e a humanidade para o sentido do desenvolvimento, na tecnologia e no mundo simultaneamente com o progresso”, encontrar necessidades diferentes de clientes de criar uma carreira brilhante.



linha de produção perfil (de 5)



Com bom serviço, a equipe profissional e a qualidade segura, SMT fornecem o cliente os tipos diferentes do motor de C.A., do motor da C.C., do motor de BLDC que fabricam o serviço de consultadoria técnico e da Volta-chave que projeta o serviço, incluindo a avaliação de custo do motor, o "knowhow" de fabricação, a formação do pessoal, e o projeto completo da volta-chave.

Programação do PLC da máquina de atadura do enrolamento do entalhe da bobina de estator do motor de fã de SMT



(6) perfil da empresa - equipamento esperto do motor de Suzhou que fabrica Co., Ltd



O equipamento esperto do motor de Suzhou que fabrica Co., Ltd é uma de empresas da chave da alto-tecnologia que é se especializa no R&D, na fabricação e em vender equipamentos para a produção do motor em China assim como na exportação para o mundo. A empresa tem agora quase 150 empregados, incluindo mais de 30 coordenadores e técnicos, com a área de construção aproximadamente 20.000 medidores quadrados e cem grupos de equipamentos avançados da produção e de teste.
