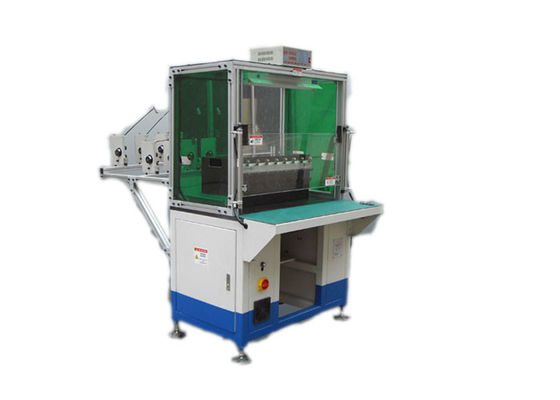

Máquina de enrolamento personalizada do motor elétrico, máquina de enrolamento do alternador

Máquina de enrolamento personalizada do motor elétrico, máquina de enrolamento do alternador

Customized Electric Motor Winding Machine , Alternator Winding Machine

Detalhes do produto:

Lugar de origem: China
Marca: SMT
Certificação: ISO9001/SGS
Número do modelo: SMT-DR08

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1 conjunto
Preço: Negotiable
Detalhes da embalagem: A caixa da madeira compensada ou apenas faz como sua exigência.
Tempo de entrega: 29-58 dias
Termos de pagamento: T / T, L / C
Habilidade da fonte: 1pcs/29-58 dias
Entre em contacto agora
Descrição de produto detalhada
nome: Máquina de enrolamento da armadura do alternador do motor elétrico Velocidade da Não-Carga: ≤1500r/min
Insecto: 200mm Número de transferência: 2-6pcs
Dimensão: (L) 1500* (W) 1200* (H) 2100mm Cabeça do enrolamento: 8pcs
Pressão de ar: ≥0.45MPa Transferência de distância: ≥170mm
Grade automática: Semi-automático Personalizado: Personalizado

Máquina de enrolamento personalizada do motor bonde, máquina de enrolamento do alternador





Informação necessária para a linha de produção inquérito do rotor
Será melhor se o cliente poderia nos enviar desenho detalhado que inclui abaixo da informação.
1. desenho da laminação do rotor
2. o rotor monta o desenho
3. desenho da pilha do rotor
4. desenho de diagrama do enrolamento do rotor: com diâmetro de fio do rotor e número da volta
5. desenho do comutador
6. desenho do eixo
7. volume de desequilíbrio residual exigido e volume de desequilíbrio inicial
8. material de papel da cunha e da isolação
9. produtividade exigida
10. A outra exigência técnica
Se possível, será melhor se o cliente pode nos enviar amostras.



(1) parâmetro técnico principal



Modelo DR08
Diâmetro de fio 0.08-0.8mm
Nenhuma - velocidade da carga ≤3000r/min
Cabeça do enrolamento 8pcs
Diâmetro do quadro 20-120mm
Distância de Max.Transfer ≤250mm
Pressão de ar ≥0.4MPa
Fonte de alimentação 220V/50/60Hz 0.75Kw
Peso 850kgs
Dimensão (L) 1500* (W) 1200* (H) 2100mm



(2) as etapas da operação desta máquina


Em torno das horas 1000pcs/8, é somente uma ideia áspera, depende do número de entalhes da armadura e do número da volta.
Carregue a armadura na canela manualmente, tecla "Iniciar Cópias" da imprensa, a canela entregará a armadura à posição do enrolamento, e o corte automático do enrolamento, do índice e do fio, após a terminação, a canela removerá a armadura terminada da posição do enrolamento, operador descarrega a armadura terminada, um ciclo é terminado.

(3) faça à máquina a função principal e a característica


Trabalho feito com ferramentas do enrolamento: cada máquina tem um trabalho feito com ferramentas ajustado do enrolamento e três formulários verticais do enrolamento.
O grupo do todo de trabalho feito com ferramentas pode ser mudado, e toma sobre 15min.
A plataforma giratória é estrutura de duas estações. Adota o sistema servo para girar e posicionar o formulário de transferência.
Permita três fios que enrolam simultaneamente.
O eixo principal é controlado pelo servo motor. A precisão do número da volta da bobina é a volta ±1.
A velocidade de rotação de trabalho pode ser ajustada. A máquina não tem nenhuns vibração e ruído distintos.
Livre de dano do esmalte e prenda a pressão. Uma vez que o fio de cobre é corrido para fora, a máquina parará automaticamente.
O PLC pode ajustar o número da volta, a velocidade de enrolamento, a altura afundada trabalho feito com ferramentas, a velocidade e o sentido de enrolamento afundados trabalho feito com ferramentas.
O eixo de X Andy do navio de pesca a linha do fio e do cortador de fio adota o sistema servo. Pode ajustar o comprimento do fio da ponte e do fio de ligação.
Utilizar ferramentas afundada adota o sistema servo. O número de segmento máximo de trabalho feito com ferramentas afundado é 6.



perfil (de 4) OEM/ODM


Tomando a vantagem completa de coordenadores experientes, os profissionais hábeis, aperfeiçoam o equipamento, controle restrito do processo de manufatura e rede de serviço larga da cobertura, nós somos dedicados para fornecer nossos clientes a solução aperfeiçoada à fabricação do motor bonde. Até agora, exceto a parte de mercado grande em China, nós exportamos para fora máquinas para os países mundiais tais como EUA, Itália, Austrália, Índia, Brasil, México, Turquia, Tailândia, Vietname, Irã, etc., e nossas máquinas compartilham da grande reputação entre clientes para o desempenho durável, seguro ele, o preço razoável e o bom após-serviço.



Máquina de enrolamento personalizada do motor elétrico, máquina de enrolamento do alternador

linha de produção perfil (de 5)



Com bom serviço, a equipe profissional e a qualidade segura, Nide fornecem o cliente os tipos diferentes do motor de C.A., do motor da C.C., do motor de BLDC que fabricam o serviço de consultadoria técnico e da Volta-chave que projeta o serviço, incluindo a avaliação de custo do motor, o "knowhow" de fabricação, a formação do pessoal, e o projeto completo da volta-chave.



(6) sobre Smart

A automatização de SMT Alliance (Suzhou) Co., Ltd. é o empreendimento Sino-E.U. misto entre o equipamento esperto do motor de Suzhou que fabrica Co., Ltd., estabelecido em 2010, e o Ltd. da automatização de Alliance (Suzhou), a subsidiária em China de Alliance Enrolamento Equipamento, Inc. estabeleceu em 1947. Baseado nas décadas do incrédulo da experiência do R&D e da tecnologia, SMT Alliance integra o projeto da tecnologia, fabricação, controlando e introduzindo no mercado conseguir vantagens e o desenvolvimento conjunto complementares.
Os produtos são aplicados principalmente no motor novo do automóvel da energia, no servo motor, no gerador, no motor trifásico, no motor da bomba, no motor de compressor, no motor do aparelho eletrodoméstico e nos outros motores de indução. Como um líder mundial, nós temos vantagens óbvias no conjunto do núcleo do estator e do rotor, na isolação do entalhe, no auto enrolamento, na auto introdução, na auto fusão, na auto impregnação da resina e na outra tecnologia de produção do motor para tamanhos e a forma diferentes do entalhe do estator.
