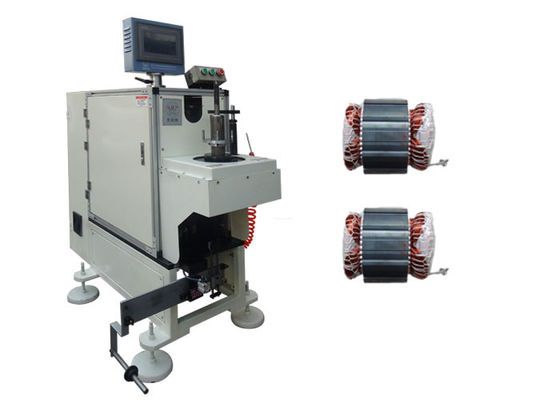

Auto auditoria dobro do ISO/GV da máquina de enrolamento da bobina do estator do motor dos lados
A segurança, a qualidade e a eficiência são as pedras angulares de nossa máquina de atadura. As voltas do fim são atadas com um teste padrão do ponto do “diamante”. Ambos os lados são atados ao mesmo tempo e um nó real está sendo amarrado na extremidade.
É equipado com as duas agulhas, cada agulha para laing cada lado de bobinas de estator. O movimento da agulha é controlado pelo sistema de movimentação servo para terminar o trabalho do laço. Há umas manipulações manuais não perigosas das extremidades da ligação necessárias. Eliminando o risco principal para os ferimentos em uma máquina de atadura.
(1) informação técnica principal
Modelo | DB100 |
Altura de pilha | 80-160mm |
Identificação do estator. | 40-120mm |
Estator O.D. | ≤180mm |
Altura da bobina | ≤50mm |
Modo do laço | Entalhe pelo entalhe/entalhe do intervalo/laço da fantasia |
Velocidade do laço | Sobre 0.8s/s |
Fonte de alimentação | 220V/50/60Hz 2Kw |
Peso | 700kgs |
Dimensão da máquina | (L) 1000* (W) 600* (H) 1250mm |
(2) vantagem
Esta máquina adota-o o projeto conduzido servo do sistema, de controle do CNC e programa.
O índice é conduzido pelo sistema servo. O modo diferente do laço podia ser ajustado como o laço do entalhe, o laço do intervalo, e o laço da fantasia.
O eixo principal adota o sistema do servocontrol. A velocidade de rotação pode ser ajustada.
Duas agulhas conduzidas pelo sistema servo atam superior e bobinam-no mais baixo simultaneamente.
A máquina pode automaticamente alimentar a linha e cortar a linha. Não há nenhuma necessidade de amarrar um nó.
A mudança de utilização de ferramentas é rápida e conveniente. A escala do comprimento da pilha do estator é 50-130mm.
A tensão do laço pode ser ajustada,
Capacidade de produção ≤1s/slot.
Deve ser nenhum fio de cobre agarra e prende o esmalte quebrado.
Taxa preliminar ≥98.5% da qualificação, após o rework, a taxa ≥99.5%
sua máquina adota o sistema de proteção grating da segurança. Necessidade do operador de estar ao operar-se.
A máquina adota a tecla "Iniciar Cópias" de duas mãos simultaneamente para assegurar a segurança.
característica principal da máquina (de 3)
1. Adaptando o PLC industrial, a relação homem-máquina e a quadro-estrutura horizontal projetam, a máquina do sistema servo controlam exatamente a ação do laço.
2. Os métodos diferentes do laço tais como o laço do entalhe-por-entalhe, o laço do intervalo e o laço da fantasia são programáveis.
3. Esta máquina é apropriada para o estator grande com saliência alta do enrolamento.
4. O trabalho feito com ferramentas é móvel e conveniente para a carga rápida do estator e o descarregamento, daqui para reduzir eficazmente a força labor.
(4) OEM/ODM
A empresa produz principalmente a maquinaria e equipamento do motor. Nossos produtos incluem principalmente a máquina de enrolamento automática, a máquina de atadura, introduzindo a máquina, dando forma à máquina, formando a máquina etc. Nós adotamos a tecnologia avançada e processos ultramarinos e a força de vontade incorporada para melhorar a capacidade de produção eletromecânica da fábrica inteiramente automatizada, com a qualidade e o serviço ao cliente os mais estáveis obter a confiança a mais grande.
Nós estamos em um conceito seguro, profissional e eficiente do serviço da “sabedoria e a humanidade para o sentido do desenvolvimento, na tecnologia e no mundo simultaneamente com o progresso”, encontrar necessidades diferentes de clientes de criar uma carreira brilhante.
linha de produção perfil (de 5)
Com bom serviço, a equipe profissional e a qualidade segura, SMT fornecem o cliente os tipos diferentes do motor de C.A., do motor da C.C., do motor de BLDC que fabricam o serviço de consultadoria técnico e da Volta-chave que projeta o serviço, incluindo a avaliação de custo do motor, o "knowhow" de fabricação, a formação do pessoal, e o projeto completo da volta-chave.
(6) sobre o equipamento esperto do motor de Suzhou que fabrica o Co., Ltd
O equipamento esperto do motor de Suzhou que fabrica Co., Ltd é uma das empresas da chave da alto-tecnologia que se especializam em projetar, em produzir e em vender equipamentos de fabricação do motor em China. A empresa tem agora quase 150 empregados, incluindo mais de 30 coordenadores e técnicos, com a área de construção aproximadamente 20.000 medidores quadrados e cem grupos de equipamentos avançados da produção e de teste.
