Induction Motor Stator Coil Horizontal Single Side Lacing Machine

O estator do motor de indução bobina a única máquina de atadura lateral horizontal

  • Realçar

    Máquina obrigatória de fio da bobina

    ,

    Máquina de enrolamento do motor de indução

  • Nome
    O estator do motor de indução bobina a única máquina de atadura lateral horizontal
  • Modelo
    SMT-DW300
  • Identificação do estator.
    110-210mm
  • Estator O.D.
    ≤Φ301mm
  • Altura de pilha
    100 - 260mm
  • Fonte de alimentação
    380v/50/60Hz 0.75kw
  • Garantia
    12 meses
  • Após-serviço ultramarino
    Os coordenadores estão disponíveis a ultramarino
  • Lugar de origem
    China
  • Marca
    SMT
  • Certificação
    ISO / SGS Audit
  • Número do modelo
    SMT-DW300
  • Quantidade de ordem mínima
    1 conjunto
  • Preço
    Negotiable
  • Detalhes da embalagem
    A caixa da madeira compensada ou segue sua exigência.
  • Tempo de entrega
    27 - 78 dias
  • Termos de pagamento
    T / T, L / C
  • Habilidade da fonte
    1pcs/27 - 76 dias

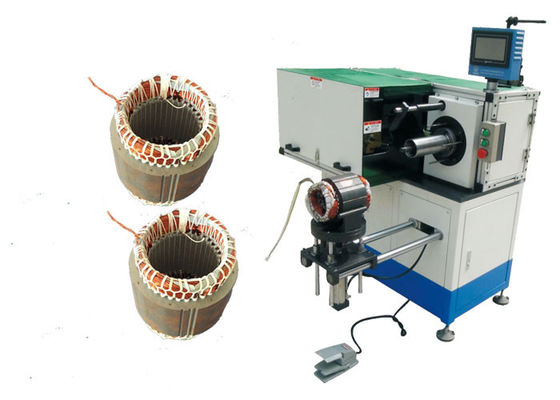

O estator do motor de indução bobina a única máquina de atadura lateral horizontal

Máquina de atadura lateral horizontal única SMT-DW300 da bobina de estator do motor de indução

A máquina horizontal de enrolamento de estator de um só lado adota PLC industrial, interface homem-computador e estrutura horizontal de estrutura, a máquina de sistema servo controla com precisão a ação de amarração. Diferentes métodos de entrelaçamento, como laca slot-by-slot, lacing de intervalo e lacing de fantasia são programáveis. Esta máquina de laço de enrolamento de estator de lado único horizontal é adequado para o estator grande com over-hang enrolamento alto. O ferramental é móvel e conveniente para laoding e descarga rápido do estator, portanto, para reduzir a força de trabalho de forma eficaz.

(1) Principais informações técnicas

Modelo DW300
Altura da pilha 100 - 260 mm
ID do estator 110-210 mm
Estator OD ≤ 301 mm
Altura do Saliência ≤50mm
Modo de lacagem Slot por slot / intervalo de intervalo / laço fantasia
Velocidade de laço 8-48 slot
Fonte de energia 380v / 50 / 60Hz 0,75kw
Peso da máquina Cerca de 450 kg
Dimensão da máquina (LxWxH) 1160 x 1200 x 1500 mm

(2) vantagem

Esta máquina adota sistema acionado por servo, projeto de controle CNC e programa HIM.

A indexação é conduzida pelo sistema servo. É possível definir diferentes modos de lacing, como lacing de slot, lacing de intervalo e lacy de fantasia.

Fuso principal adota sistema de controle servo. A velocidade de rotação pode ser definida.

Duas agulhas acionadas pelo sistema servo rendem bobina superior e inferior simultaneamente.

A máquina pode alimentar automaticamente roscas e linhas cortadas. Não há necessidade de dar um nó.

A troca de ferramentas é rápida e conveniente. A faixa de comprimento da pilha do estator é de 50 a 130 mm.

A tensão do laço pode ser ajustada

Capacidade de produção ≤1s / slot.

Deve haver nenhum fio de cobre snap e esmalte de fio quebrado.

Taxa de qualificação primária ≥98,5%, após o retrabalho, a taxa ≥99,5%

sua máquina adota sistema de proteção de grade de segurança. Operador precisa ficar em pé durante a operação.

Máquina adota duas mãos simultaneamente iniciar botão para garantir a segurança.


(3) Característica principal da máquina

1. Adaptando o CLP industrial, a interface humano-computador e o projeto da estrutura horizontal da estrutura, a máquina do sistema servo controla com precisão a ação de amarração.

2. Diferentes métodos de amarração, como lacing slot-by-slot, lacing de intervalo e lacing de fantasia são programáveis.

3. Esta máquina é adequada para o estator grande, com pendente de alta velocidade.

4. O ferramental é móvel e conveniente para o carregamento rápido do estator e descarga, portanto, para reduzir a força de trabalho de forma eficaz.

(4) oem / odm

A empresa produz principalmente máquinas e equipamentos para motores. Nossos produtos incluem principalmente máquina de enrolamento automático, máquina de laço, máquina de inserção, máquina de moldar, formando máquina etc. Adotamos tecnologia avançada no exterior e processos e força de vontade corporativa para melhorar a capacidade de produção eletromecânica totalmente automatizada da fábrica, com a qualidade mais estável e atendimento ao cliente para obter a maior confiança.

Estamos em um conceito de serviço seguro, profissional e eficiente de "sabedoria e humanidade para a direção do desenvolvimento, tecnologia e o mundo simultaneamente com o progresso", para atender às diferentes necessidades dos clientes para criar uma carreira brilhante.

(5) perfil da linha de produção

Com bom serviço, equipe profissional e qualidade confiável, SMT fornecer ao cliente com diferentes tipos de motor AC, DC motor, serviço de consultoria técnica de fabricação de motor BLDC e turn-key projetando serviço, incluindo a avaliação do custo do motor, know-how de fabricação, treinamento de pessoal, e completar o projeto turn-key.
