Two Stations Automatic Stator Winding Machine  For Fan Stator 3HP

Máquina de enrolamento automática do estator de duas estações para o estator de fã 3HP

  • Realçar

    máquina de enrolamento da bobina do fã de teto

    ,

    Máquina de enrolamento da bobina do motor elétrico

    ,

    Máquina de enrolamento do estator de duas estações

  • Nome
    A máquina de enrolamento /two da bobina do motor da bomba posta a máquina de enrolamento automática
  • Cor
    Branco
  • Inseto
    200mm
  • Número de transferência
    2-6pcs
  • Fonte de alimentação
    220V/50/60Hz 1.5Kw
  • Peso
    1600KG
  • Dimensão
    (L) 1050* (W) 1800* (H) 1500mm
  • Cabeça de enrolamento
    2pcs
  • Pressão de ar
    0.4-0.7Mpa
  • Diâmetro de fio
    0.15-0.8mm
  • Lugar de origem
    China
  • Marca
    SMT
  • Certificação
    ISO9001 / SGS
  • Número do modelo
    SMT-WR100
  • Quantidade de ordem mínima
    1 conjunto
  • Preço
    Negotiable
  • Detalhes da embalagem
    Caixa da madeira compensada, ou como dizem nós sua exigência sobre o pacote.
  • Tempo de entrega
    8-10 semanas
  • Termos de pagamento
    T / T, L / C
  • Habilidade da fonte
    1pcs/8-10 semanas

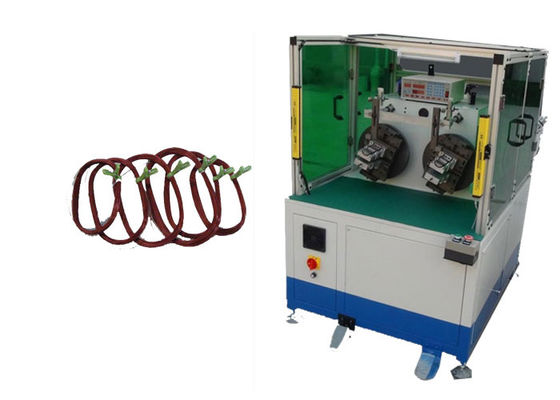

Máquina de enrolamento automática do estator de duas estações para o estator de fã 3HP

Máquina de enrolamento automática do estator de duas estações para o estator de fã 3HP SMT-WR100





(1) a informação da máquina principal



Modelo WR100
Diâmetro de fio 0.15-0.8mm
Velocidade de gerencio 800r/min
Cabeça de enrolamento 2pcs
Diâmetro do balanço 250mm
Distância de enrolamento máxima 160mm
Pressão de ar 0.4-0.7Mpa
Fonte de alimentação 220V/50/60Hz 1.5Kw
MOQ 1pcs
Dimensão (L) 1050* (W) 1800* (H) 1500mm



(2) as etapas da operação desta máquina


Eficiência da produção desta máquina
Em torno das horas 1000pcs/8, é somente uma ideia áspera, depende do número de entalhes da armadura e do número da volta.
A armadura da carga na canela manualmente, tecla "Iniciar Cópias" da imprensa, canela entregará a armadura à posição de enrolamento, e o corte automático do enrolamento, do índice e do fio, após a terminação, a canela removerá a armadura terminada da posição do enrolamento, operador descarrega a armadura terminada, um ciclo é terminado.

função principal e característica da máquina (de 3)


Trabalho feito com ferramentas de enrolamento: cada máquina tem um trabalho feito com ferramentas de enrolamento do grupo e três formulários de enrolamento verticais.
O grupo inteiro de trabalho feito com ferramentas pode ser mudado, e toma sobre 15min.
A plataforma giratória é estrutura de duas estações. Adota o sistema servo para girar e posicionar o formulário de transferência.
Permita três fios que enrolam simultaneamente.
O eixo principal é controlado pelo servo motor. A precisão do número da volta da bobina é a volta ±1.
A velocidade de rotação de trabalho pode ser ajustada. A máquina não tem nenhuns vibração e ruído distintos.
Livre de dano do esmalte e da pressão do fio. Uma vez que o fio de cobre é corrido para fora, a máquina parará automaticamente.
O PLC pode ajustar o número da volta, a velocidade de enrolamento, a altura afundada de utilização de ferramentas, a velocidade afundada de utilização de ferramentas e o sentido de enrolamento.
O eixo de X Andy do navio de pesca a linha do fio e do cortador de fio adota o sistema servo. Pode ajustar o comprimento do fio da ponte e conduzir o fio.
Utilizar ferramentas afundada adota o sistema servo. O número de segmento máximo de trabalho feito com ferramentas afundado é 6.



perfil (de 4) OEM/ODM


Tomando a vantagem completa de coordenadores experientes, de profissionais hábeis, do equipamento perfeito, do controle restrito do processo de manufatura e da rede de serviço larga da cobertura, nós somos dedicados para fornecer nossos clientes a solução aperfeiçoada à fabricação do motor elétrico. Até agora, exceto a parte de mercado grande em China, nós exportamos para fora máquinas para os países mundiais tais como EUA, Itália, Austrália, Índia, Brasil, México, Turquia, Tailândia, Vietname, Irã, etc., e nossas máquinas compartilham da grande reputação entre clientes para o desempenho durável, seguro ele, o preço razoável e o bom após-serviço.

Máquina de enrolamento automática do estator de duas estações para o estator de fã 3HP 0

linha de produção perfil (de 5)



Com bom serviço, a equipe profissional e a qualidade segura, SMT fornecem o cliente os tipos diferentes do motor de C.A., do motor da C.C., do motor de BLDC que fabricam o serviço de consultadoria técnico e da Volta-chave que projeta o serviço, incluindo a avaliação de custo do motor, o "knowhow" de fabricação, a formação do pessoal, e o projeto completo da volta-chave.



Os produtos são aplicados principalmente no motor novo do automóvel da energia, no servo motor, no gerador, no motor trifásico, no motor da bomba, no motor de compressor, no motor do aparelho eletrodoméstico e nos outros motores de indução. Como um líder mundial, nós temos vantagens óbvias no conjunto do núcleo do estator e do rotor, na isolação do entalhe, no auto enrolamento, na auto introdução, na auto fusão, na auto impregnação da resina e na outra tecnologia de produção do motor para tamanhos e a forma diferentes do entalhe do estator.
