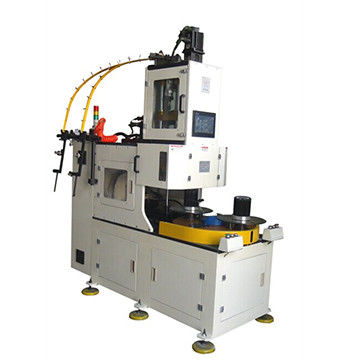

Automatic Coil Winding Machine For AC Motor Induction Motor

Máquina automática de enrolamento de bobina para motor de indução de motor CA

  • Realçar

    máquina de enrolamento do motor de C.A. 2000r/min

    ,

    Máquina de enrolamento do estator do motor de indução

    ,

    Máquina de enrolamento automática 150mm da bobina

  • Nome
    Máquina automática de enrolamento de bobina para motor de indução de motor CA
  • Velocidade do fio
    ≤2000r/min
  • Número de transferência
    2PCS
  • Circunstância
    Novo
  • Garantia
    12 meses
  • Cabeça de enrolamento
    1pcs
  • Max Stack Height
    ≤150mm
  • Aplicação
    Produção do estator
  • Categoria automática
    Completo-automático
  • OEM
    Sim
  • Lugar de origem
    CHINA
  • Marca
    SMT
  • Certificação
    ISO9001/SGS/CE
  • Número do modelo
    SMT-LR150
  • Quantidade de ordem mínima
    1 grupo
  • Preço
    Negotiable
  • Detalhes da embalagem
    Caixa de madeira apropriada para o transporte do mar.
  • Tempo de entrega
    50-60 dias para 1 conjunto
  • Termos de pagamento
    T/T, L/C
  • Habilidade da fonte
    1pcs/50-60 dias

Máquina automática de enrolamento de bobina para motor de indução de motor CA

Máquina de enrolamento automática da bobina para o motor de indução do motor de C.A.





Esta máquina usou-se principalmente para o enrolamento dos 2 estatores dos polos. Um estator será sem fôlego em cada ciclo, melhorando extremamente a eficiência da produção, carga automática e removendo o molde, para reduzir a intensidade artificial do trabalho. O processo de enrolamento pode realizar a batida (5 vezes), apertando funções, o curso e o ângulo do pivô do curso da alavanca da forquilha da mosca pode ser ajustado dentro de alguma escala segundo as necessidades. Quadro total da liga de alumínio (tratamento da oxidação anódica) com proteção acrílica importada. Elétrico é principalmente controlado pelo PLC, pelo displayer, e pelo conversor de frequência. Ajuste seguro e seguro, exposição.



Função principal e característica da máquina

A máquina de enrolamento da bobina do motor elétrico é uma máquina de enrolamento vertical automática da dobro-estação, a plataforma giratória é estrutura de duas estações. Adota o sistema servo para girar e posicionar o formulário de transferência.

Capaz de enrolar exatamente bobinas no volante forklike e de transferir facilmente a bobina para bobinar o inserter, com eficiência elevada e grande efeito de enrolamento de introdução.

Cada máquina de enrolamento da bobina tem um trabalho feito com ferramentas de enrolamento do grupo e três formulários de enrolamento verticais.

O grupo inteiro de trabalho feito com ferramentas pode ser mudado, e toma sobre 15min.

O eixo principal é controlado pelo servo motor. A precisão do número da volta da bobina é a volta ±1.

O PLC pode ajustar o número da volta, a velocidade de enrolamento, a altura afundada de utilização de ferramentas, a velocidade afundada de utilização de ferramentas e o sentido de enrolamento.

O eixo de X e de Y do navio de pesca a linha do fio e do cortador de fio adota o sistema servo. Pode ajustar o comprimento do fio da ponte e conduzir o fio.

Utilizar ferramentas afundada adota o sistema servo. O número de segmento máximo de trabalho feito com ferramentas afundado é 6.

Permita dois fios que enrolam simultaneamente.

E é dotado com a função da exposição de voltas dinâmicas, de voltas reais, de voltas ajustadas, de causas da falha e de autoavaliação da posição.

Livre de dano do esmalte e da pressão do fio. Uma vez que o fio de cobre é corrido para fora, a máquina parará automaticamente.

A máquina de enrolamento automática da bobina não tem nenhuns vibração e ruído distintos.



(1) dados técnicos principais



Modelo LR150
Cabeça de enrolamento 1pc
Diâmetro de fio 0.3-1.0mm
Altura de pilha ≤150mm
Descarregue a velocidade ≤2000r/min
Precisão de enrolamento ±0turn
Pressão de ar ≥0.6MPa
Fonte de alimentação 380V/50/60Hz 8Kw
MOQ máquina de enrolamento automática da bobina 1set
Certificação ISO9001: 2008; GV

(2) aplicação


Esta máquina é apropriada para 2 polos, 4 polos e enrolamento de bobinas 6poles.

função principal e característica da máquina (de 3)


Trabalho feito com ferramentas de enrolamento: cada máquina tem um trabalho feito com ferramentas de enrolamento do grupo e três formulários de enrolamento verticais.
O grupo inteiro de trabalho feito com ferramentas pode ser mudado, e toma sobre 15min.
A plataforma giratória é estrutura de duas estações. Adota o sistema servo para girar e posicionar o formulário de transferência.
Permita três fios que enrolam simultaneamente.
O eixo principal é controlado pelo servo motor. A precisão do número da volta da bobina é a volta ±1.
A velocidade de rotação de trabalho pode ser ajustada. A máquina não tem nenhuns vibração e ruído distintos.
Livre de dano do esmalte e da pressão do fio. Uma vez que o fio de cobre é corrido para fora, a máquina parará automaticamente.
O PLC pode ajustar o número da volta, a velocidade de enrolamento, a altura afundada de utilização de ferramentas, a velocidade afundada de utilização de ferramentas e o sentido de enrolamento.
O eixo de X Andy do navio de pesca a linha do fio e do cortador de fio adota o sistema servo. Pode ajustar o comprimento do fio da ponte e conduzir o fio.
Utilizar ferramentas afundada adota o sistema servo. O número de segmento máximo de trabalho feito com ferramentas afundado é 6.



perfil (de 4) OEM/ODM


Tomando a vantagem completa de coordenadores experientes, de profissionais hábeis, do equipamento perfeito, do controle restrito do processo de manufatura e da rede de serviço larga da cobertura, nós somos dedicados para fornecer nossos clientes a solução aperfeiçoada à fabricação do motor elétrico. Até agora, exceto a parte de mercado grande em China, nós exportamos para fora máquinas para os países mundiais tais como EUA, Itália, Austrália, Índia, Brasil, México, Turquia, Tailândia, Vietname, Irã, etc., e nossas máquinas compartilham da grande reputação entre clientes para o desempenho durável, seguro ele, o preço razoável e o bom após-serviço.



linha de produção perfil (de 5)



Com bom serviço, a equipe profissional e a qualidade segura, SMT fornecem o cliente os tipos diferentes do motor de C.A., do motor da C.C., do motor de BLDC que fabricam o serviço de consultadoria técnico e da Volta-chave que projeta o serviço, incluindo a avaliação de custo do motor, o "knowhow" de fabricação, a formação do pessoal, e o projeto completo da volta-chave.
