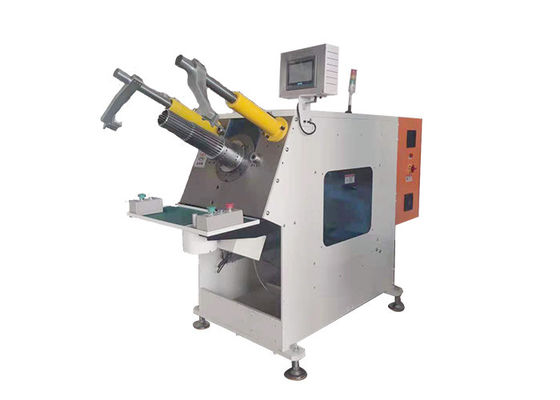

Bobina do motor do ventilador de refrigeração que introduz a introdução de utilização de ferramentas rápida do enrolamento da mudança da máquina
A bobina que introduz a máquina SMT-QX16 é caracterizada pelo trabalho feito com ferramentas rápido, com estrutura mais simples promovida.
(1) parâmetros técnicos da bobina que introduzem a máquina
Bobina do motor do ventilador de refrigeração que introduz a introdução de utilização de ferramentas rápida do enrolamento da mudança da máquina | |
Modelo |
SMT-QX16 |
Identificação do estator |
Φ20~Φ100mm |
Estator O.D |
≤Φ160mm |
Altura de pilha |
≤120mm |
Curso de utilização de ferramentas |
≤70mm |
Fio compatível |
Cu/AL |
Escala do número de entalhe |
entalhe 24~48 |
Fonte de alimentação |
380V/50/60Hz 6.5Kw |
Peso |
≈1150Kg |
Dimensão |
(L) 2380× (W) 1280× (H) 1700mm |
(2) características principais da bobina que introduzem a máquina
A. Reforço e bobina é todo introduzido automaticamente no estator;
Servo motor de B. Adopting para empurrar a bobina; com função da pre-empurrão da bobina;
O papel de C. Corte no depósito da cunha é conduzido pelo servo motor; a velocidade é ajustável;
Servo motor de D. Adopting ao entalhe de alimentação do papel pelo entalhe, entalhe do intervalo ou para saltar o entalhe; o comprimento do papel da cunha é ajustável;
E. Trabalho feito com ferramentas e a peça do cortador da cunha são projetados ser modulares, podem ser mudados junto uma vez;
O controlador do PLC do F. pode detectar a posição da falha, com a função do diagnóstico de falha;
G. Equipped com dispositivo dealimentação do papel e para encontrar a consistência do comprimento do papel;
H. A velocidade de empurrar a bobina é ajustável de acordo com o tamanho diferente do fio;
I. Operador trabalha na postura estando;
J. Pressing o botão para ligar a máquina por ambas as mãos;
Tempo de K. Comutação: ≤10mins;
(3) atribuição principal da bobina que introduz a máquina (padrão)
Controlador do PLC: INOVANCE (China);
Sistema do servo motor: INOVANCE (China);
Elemento do sensor: OMRON (Japão), AUTONICS (Coreia);
Outros elementos elétricos: SCHNEIDER (França), IDEC (Japão), Delixi (China);
Parafuso da bola: HIWIN (Taiwan)
Rolamento: NSK (Japão), SKF (Suécia);
Elemento pneumático: AirTAC (Taiwan);
Pressão da fonte de ar: 0.5~1MPa;
Poder: 3 quilowatts; (conforme a configuração real)
Fonte de energia: 3 fase 380V/50Hz;
Peso: ≈1000Kg;
Dimensão para a referência. (milímetro): (L) 1800× (W) 1000× (H) 1600;
(4) serviços
Nós focalizamos em desenvolver e em produzir máquinas para a produção diferente dos motores de indução, tal como a máquina de enrolamento, a bobina que introduzem a máquina, etc.
O projeto e a fabricação são padrão exceto o cliente têm o pedido especial. Por exemplo, o projeto da forma, a atribuição e a cor, etc. podem ser specilized. Além disso, nós podemos ajudar a arranjar a disposição das máquinas no local de cliente quando necessários.
Nossos coordenadores fornecerão clientes o suporte laboral profissional. Dentro de um período de garantia do ano, alguns apoio e peças precisam de ser substituídos serão para livre.
O após-serviço ultramarino está igualmente disponível. Se o cliente precisa nossa ajuda, nossos coordenadores pós-vendas estarão no local de cliente dentro do tempo o mais curto.
Nós estamos em um conceito seguro, profissional e eficiente do serviço da “sabedoria e a humanidade para o sentido do desenvolvimento, na tecnologia e no mundo simultaneamente com o progresso”, encontrar necessidades diferentes de clientes de criar uma carreira brilhante.
linha de produção proposta (de 5)
Com bom serviço, a equipe profissional e a qualidade segura, SMT fornecem o cliente os tipos diferentes dos equipamentos para a vária produção dos motores. Pode ser uma máquina ajustada ou a linha inteira do prodcution do processo de enrolamento ao processo de formação final. Tão especialmente para o cliente que quer a linha de produção inteira, nós podemos fornecer o serviço de consultadoria técnico e a Volta-chave de fabricação que projetam o serviço, incluindo a avaliação de custo do motor, "knowhow" de fabricação, formação do pessoal, mesmo projeto completo da volta-chave.
(6) os detalhes mostram
